4.10 再構築結果

結果表示と切り替え

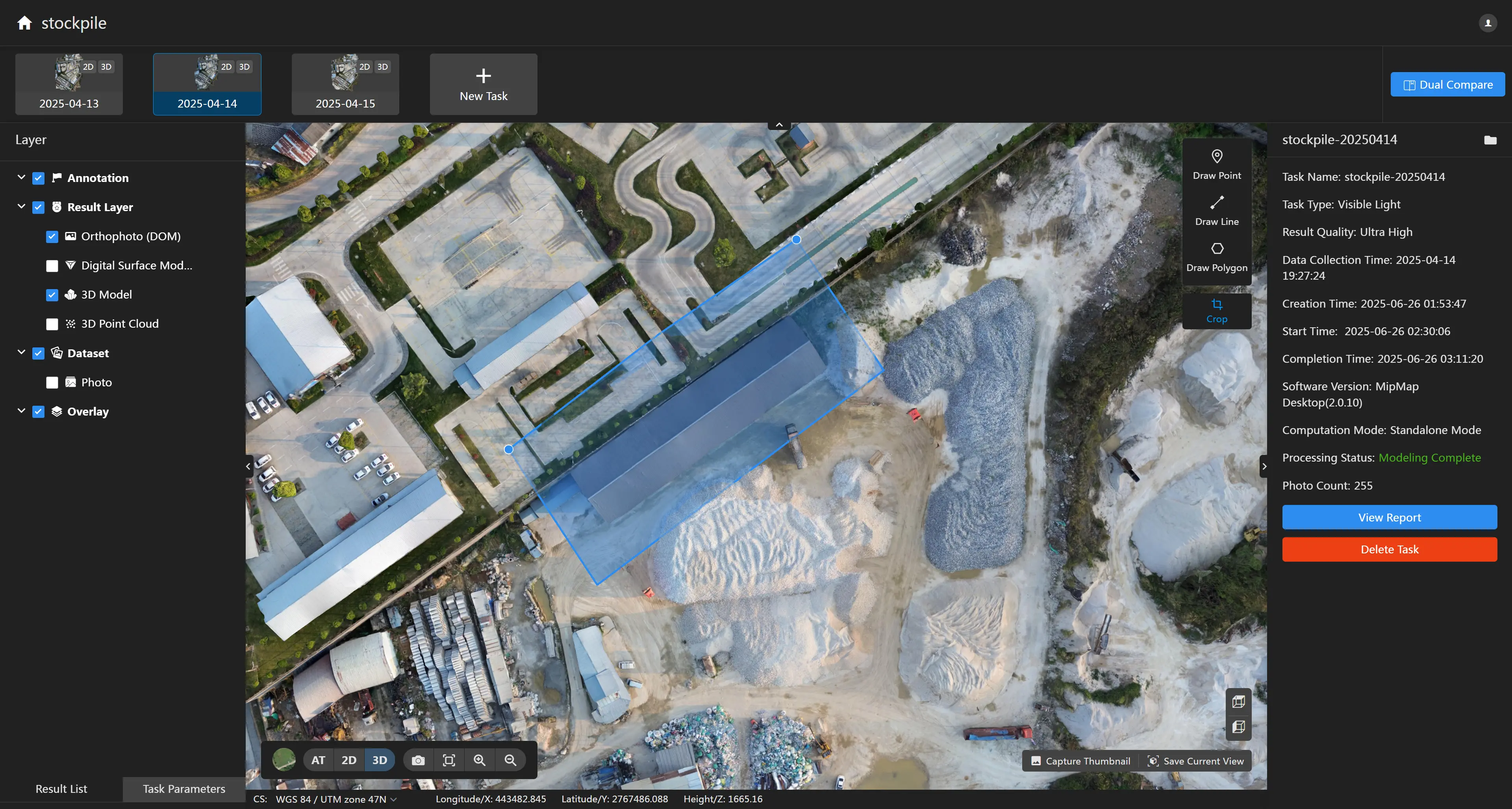

再構築が完了した後、ソフトウェアは自動的に再構築結果を表示します。左側にはこのタスクの結果レイヤーが表示されます。レイヤー前の「チェックボックス」をクリックして異なるレイヤーの表示を切り替えます。マップ下の「2D/3D」切り替えボタンをクリックして2Dと3D結果の表示を切り替えます。 3D結果表示インターフェースでは、視点を切り替えることができます。 ボタンをクリックして上から下への視点に切り替えます。 ボタンをクリックして側面視点に切り替えます。

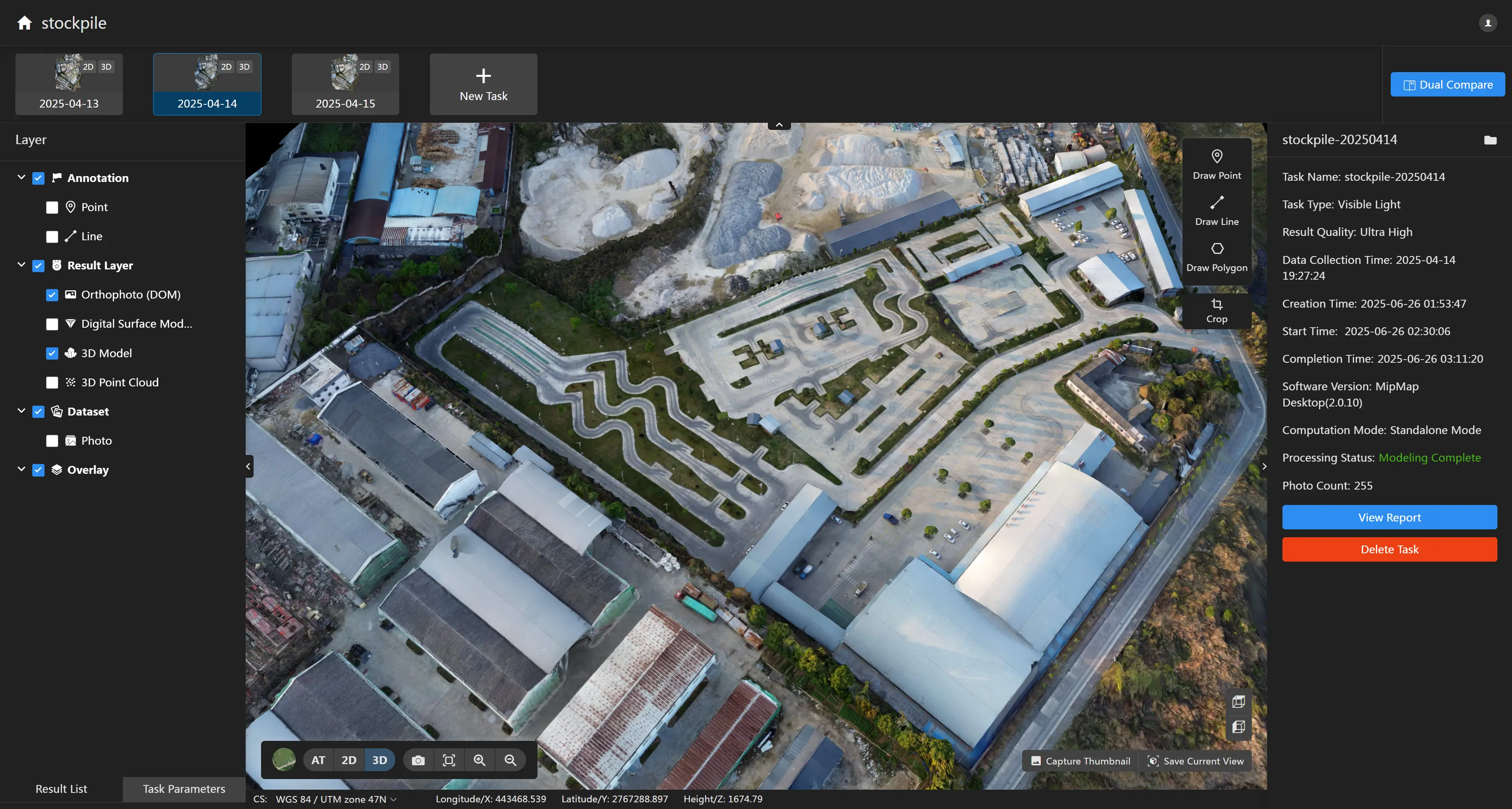

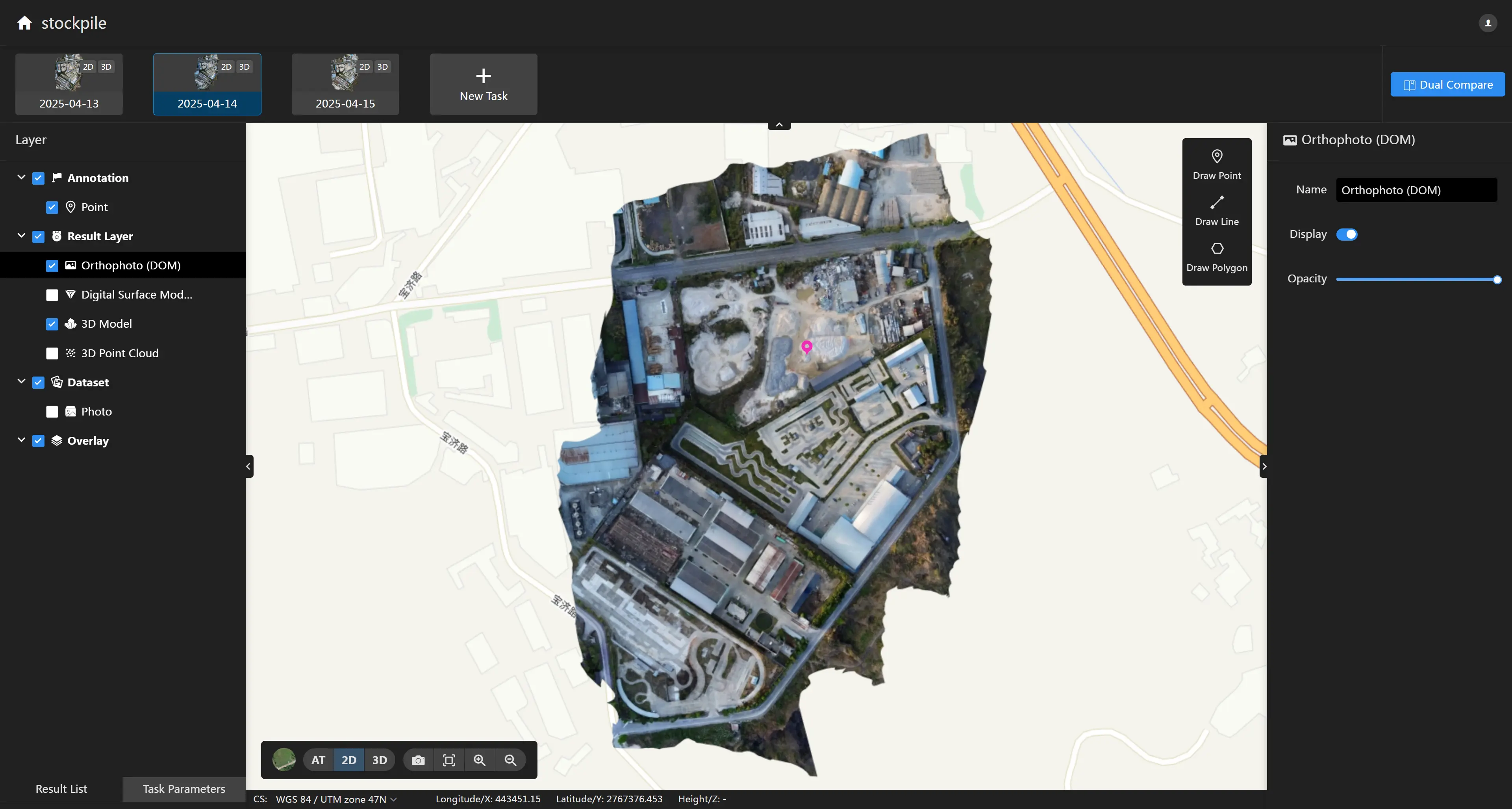

• デジタル正射写真地図（DOM） 右パネルでレイヤーの可視性と透明度を切り替えることができます。

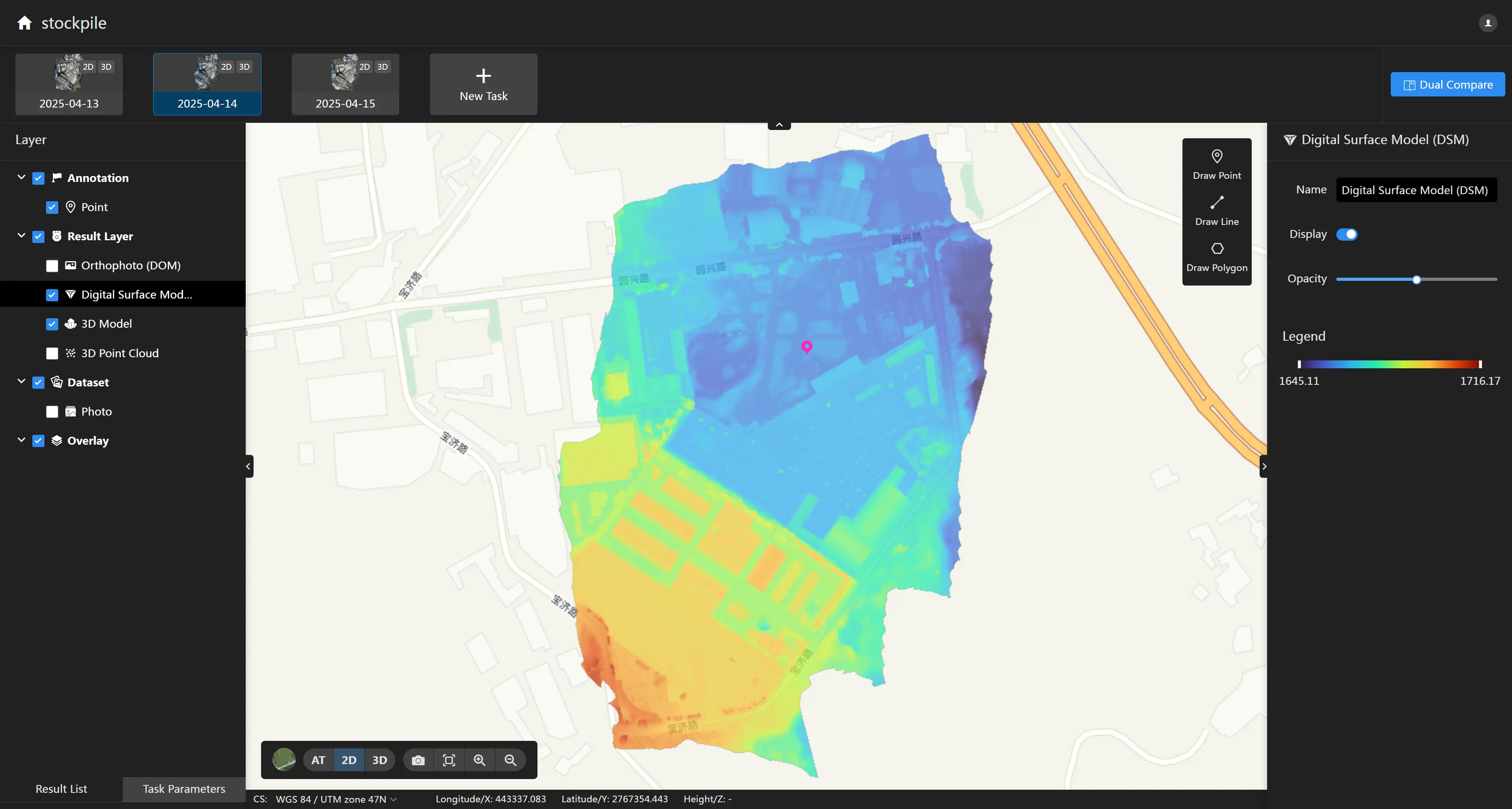

• デジタル表面モデル（DSM） 右パネルでレイヤーの可視性と透明度を切り替えることができます。凡例のスライダーを使用して表示高度範囲を切り替えることができます。

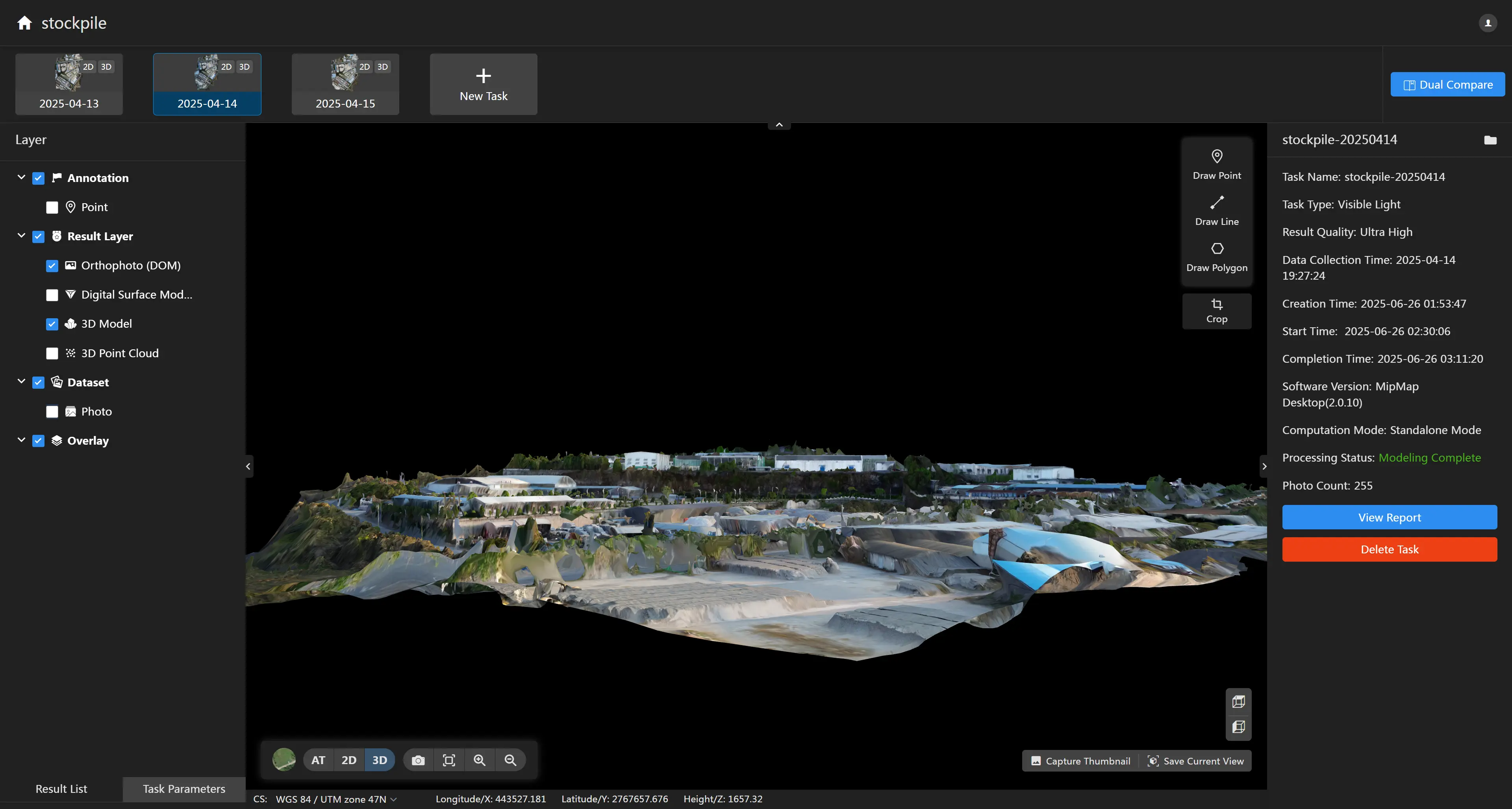

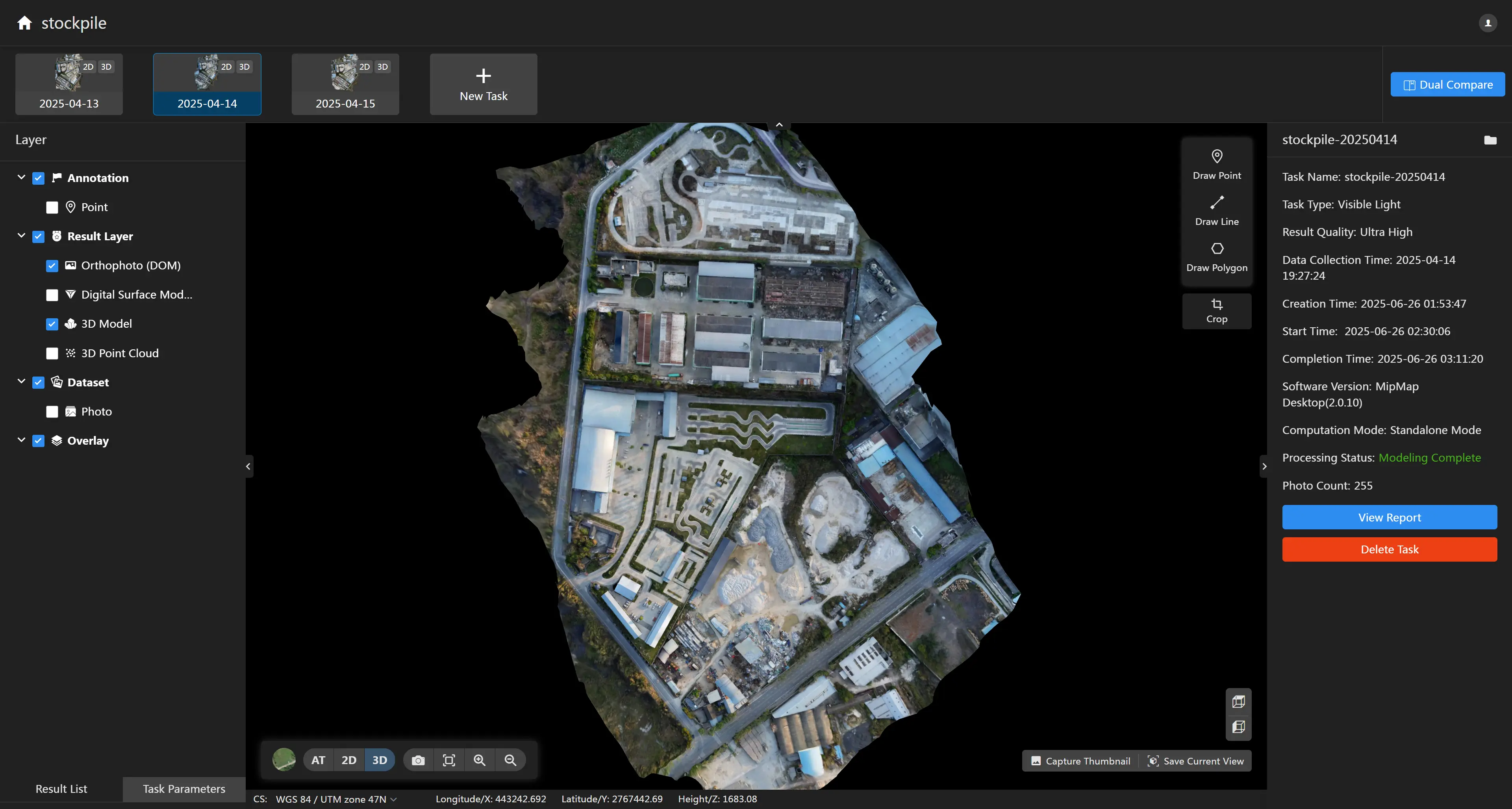

• 3Dメッシュモデル

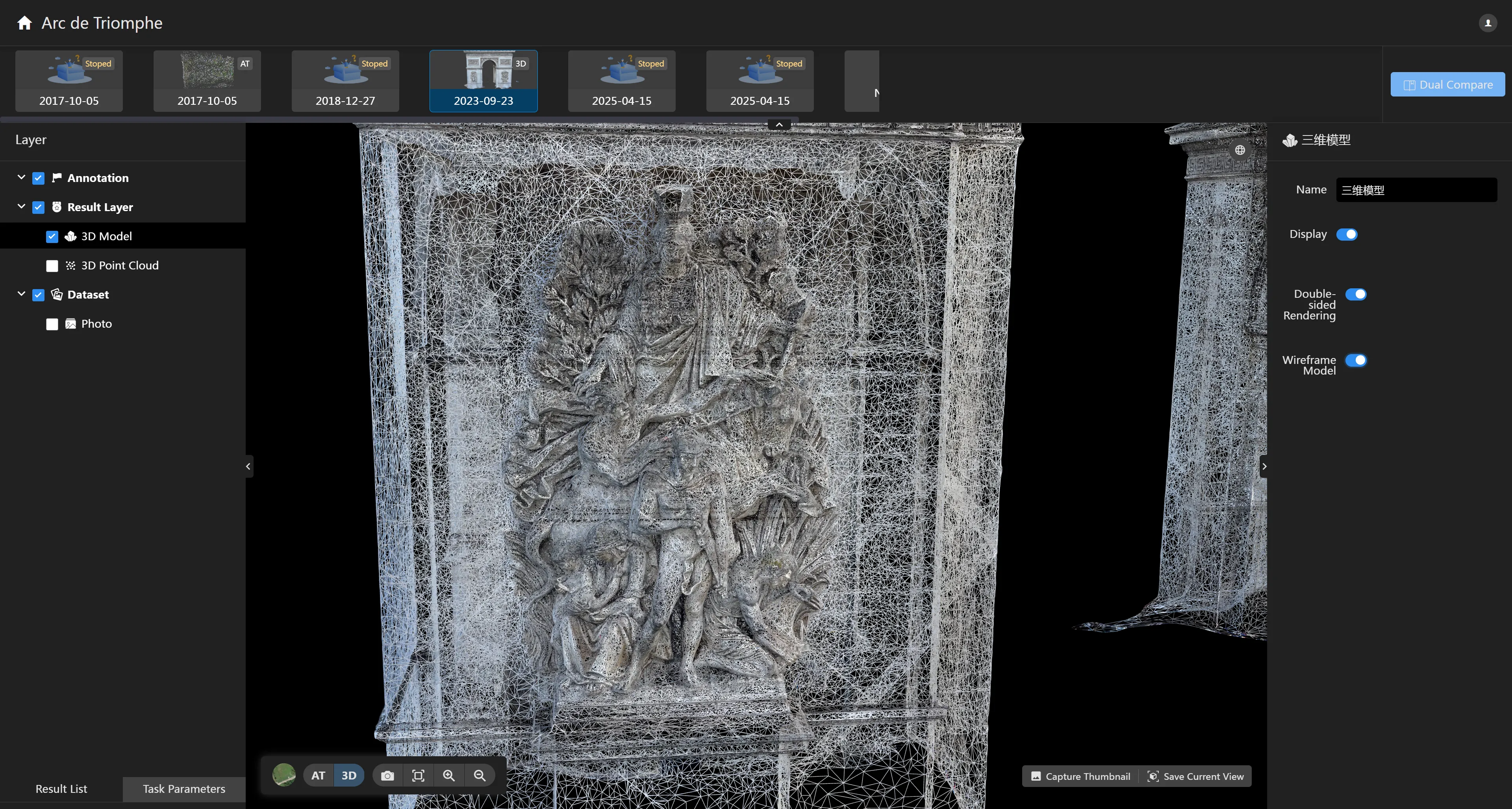

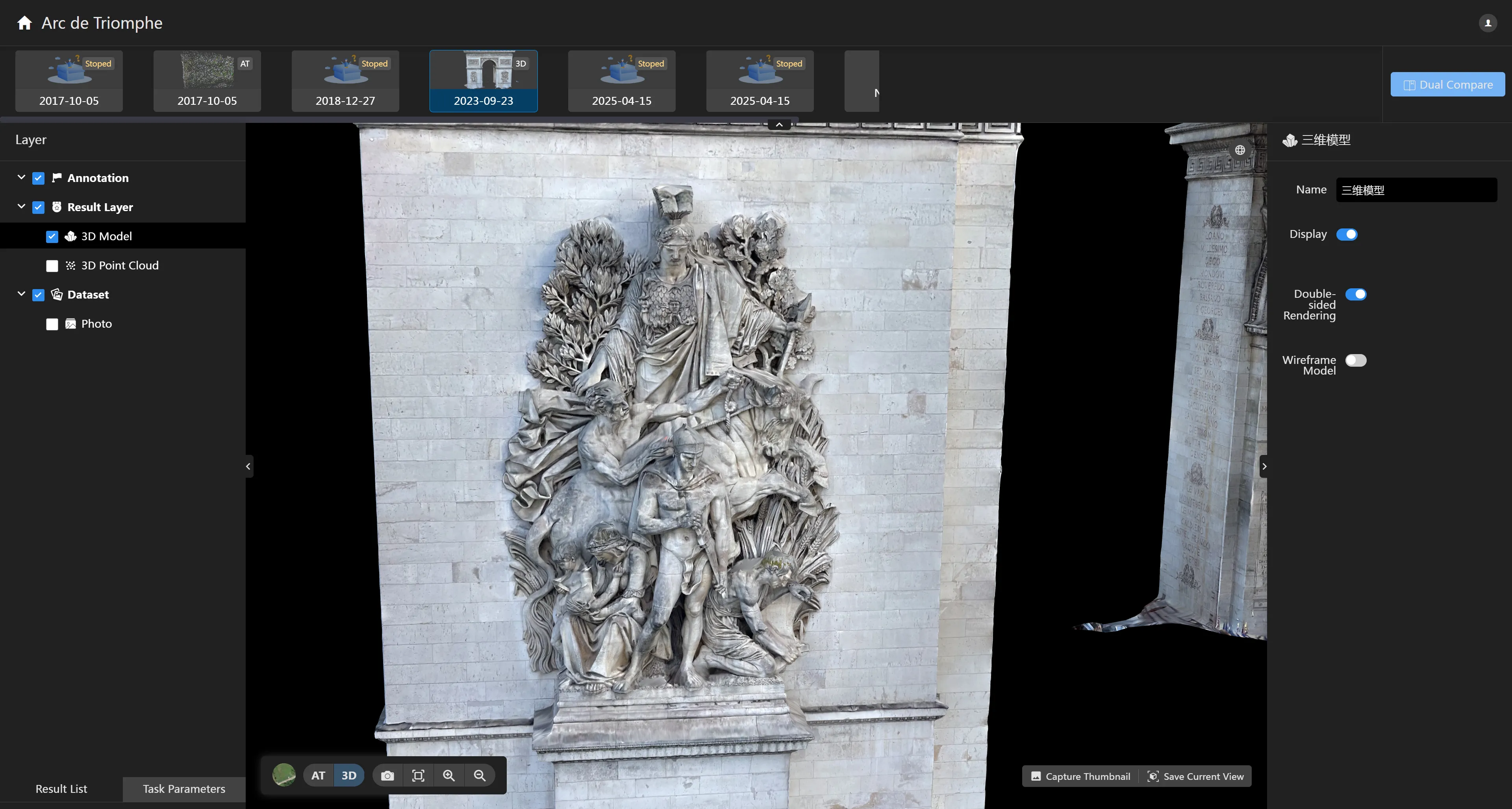

右パネルで3Dモデルの表示モードを切り替えることができます：両面レンダリングとワイヤーフレームモデル。

ボタンをクリックして手動で関心領域を描画し、モデルをクロップして興味のある部分のみを表示できます。

注意：1. モデルクロップ機能はモデルの表示効果にのみ影響し、元のモデルファイルは変更されません。「復元」ボタンをクリックして元のモデルを復元できます。2. モデルクロップは凸ポリゴンのみをサポートします。

• 3D点群

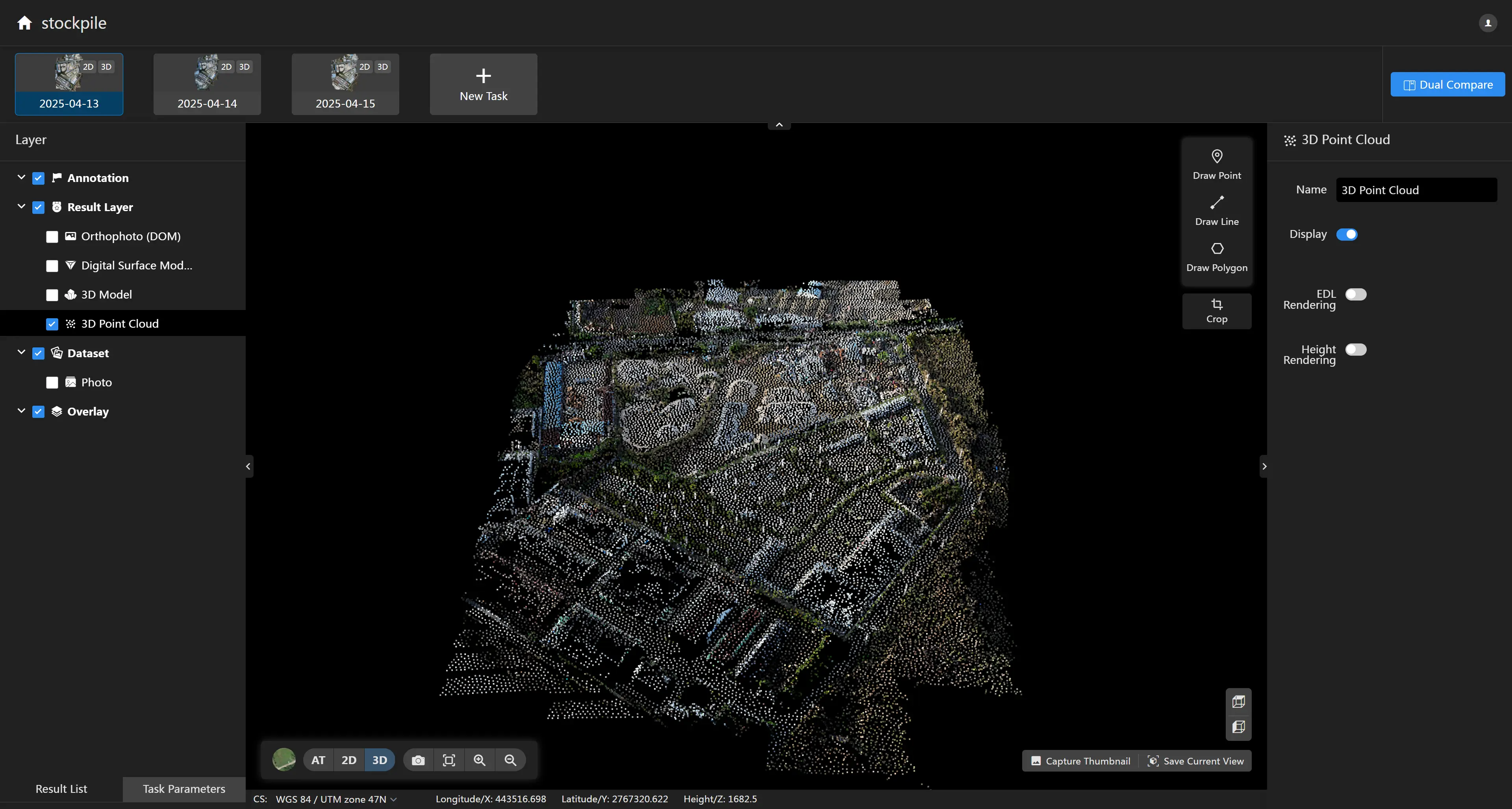

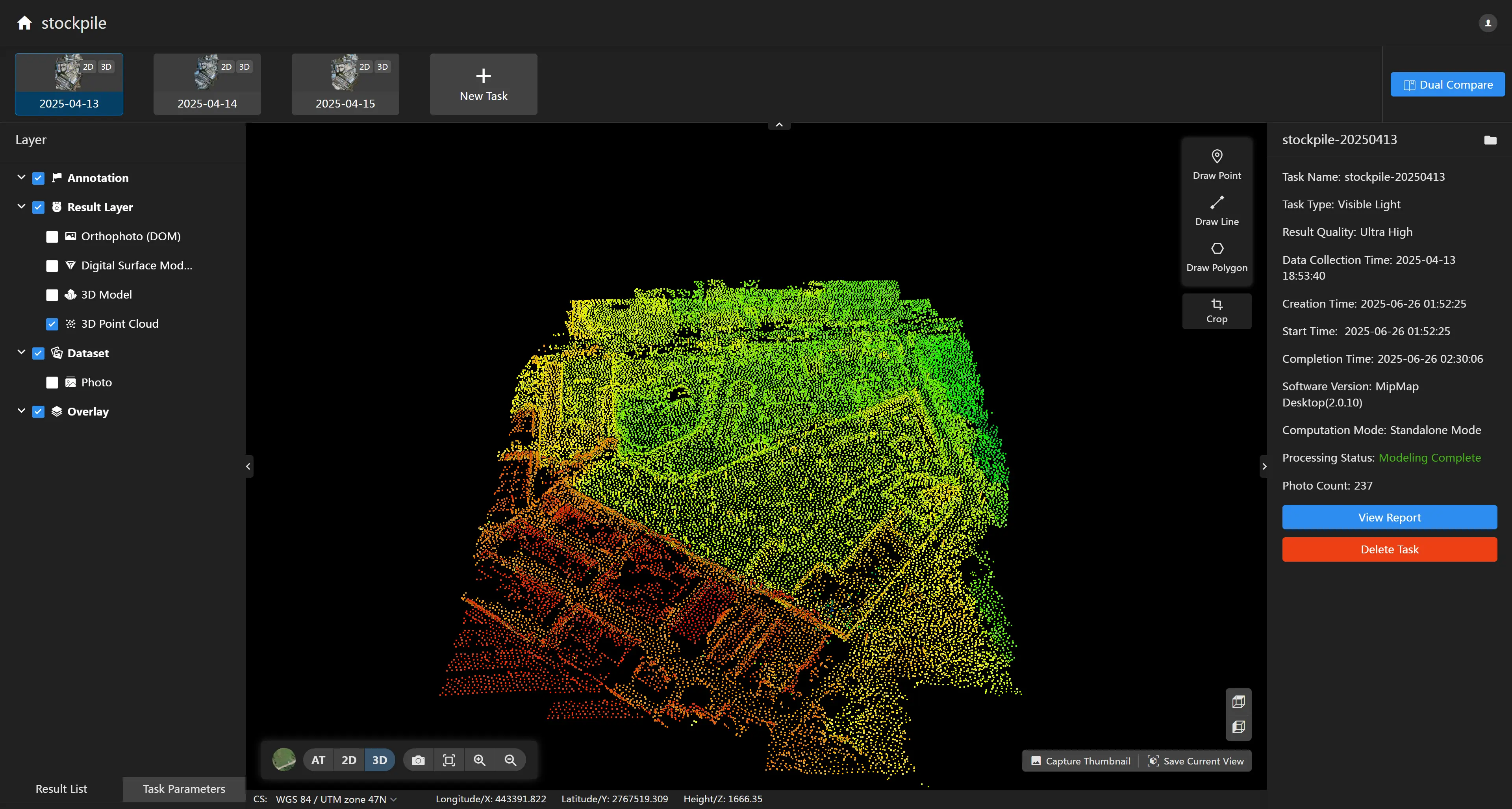

右パネルで3D点群の表示モードを切り替えることができます：EDLレンダリングと高度レンダリング。

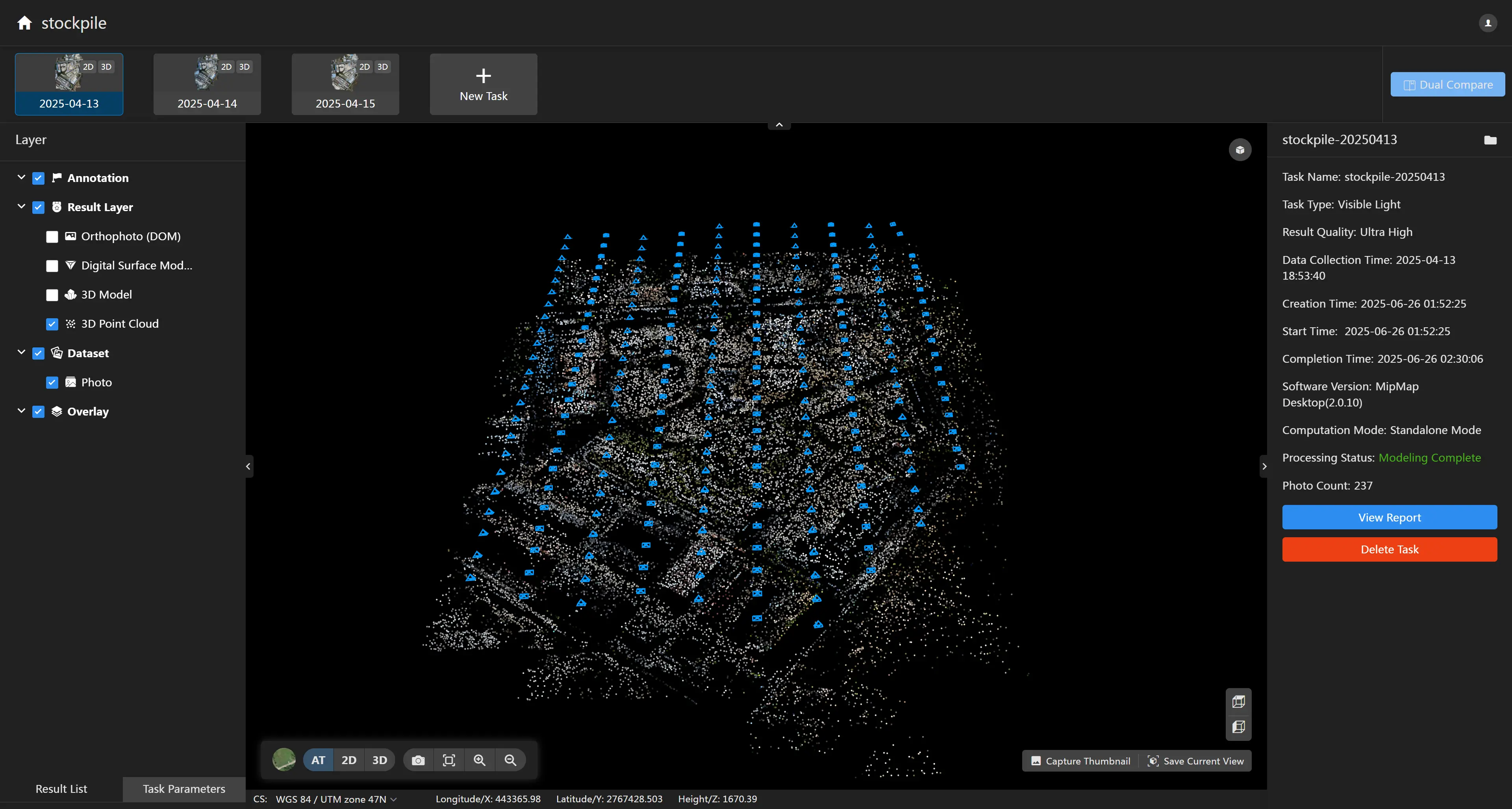

• 空中三角測量点群

元の結果の取得

タスク詳細ページで、右側の ボタンをクリックしてタスクの作業ディレクトリを開き、タスク結果を表示できます。ディレクトリの意味は以下の通りです：

• 📁2D：2D結果フォルダ
  • 📁geotiffs：正射写真（DOM）、デジタル表面モデル（DSM）、その他の結果
  • 📁dom_tiles：正射写真タイル結果
  • 📁gsm_tiles：デジタル表面モデルタイル結果
  • 📁split_dom：正射写真分割結果（分割出力ボタンの有効化が必要）
• 📁3D：3D結果フォルダ
  • 📁model-b3dm：3dtilesモデル結果フォルダ
  • 📁model-osgb：osgbモデル結果フォルダ
  • 📁point-las：las点群結果フォルダ
  • 📁point-pnts：pnts点群結果フォルダ
  • ......
• 📁AT：空中三角測量結果フォルダ
