4.7 関心領域とカスタムブロックの設定

関心領域の微調整

関心領域の事前設定に加えて、ソフトウェアは空中三角測量完了後の結果に基づいて、より正確な関心領域の設定もサポートしています。「関心領域/ブロック設定」ボタンをクリックして、ROIとカスタムブロック設定ページに入ります。

• 関心領域の切り替え 空中三角測量前に関心領域が設定されていない場合、すべての点群が再構築範囲に含まれるように、デフォルトで最大化された関心領域が使用されます。左パネルを通じて異なる関心領域を切り替えることができます。「スマート」関心領域は、点群分布に基づいてソフトウェアが知的に計算したものです。KMLファイルをインポートしてカスタム関心領域を設定することもできます。

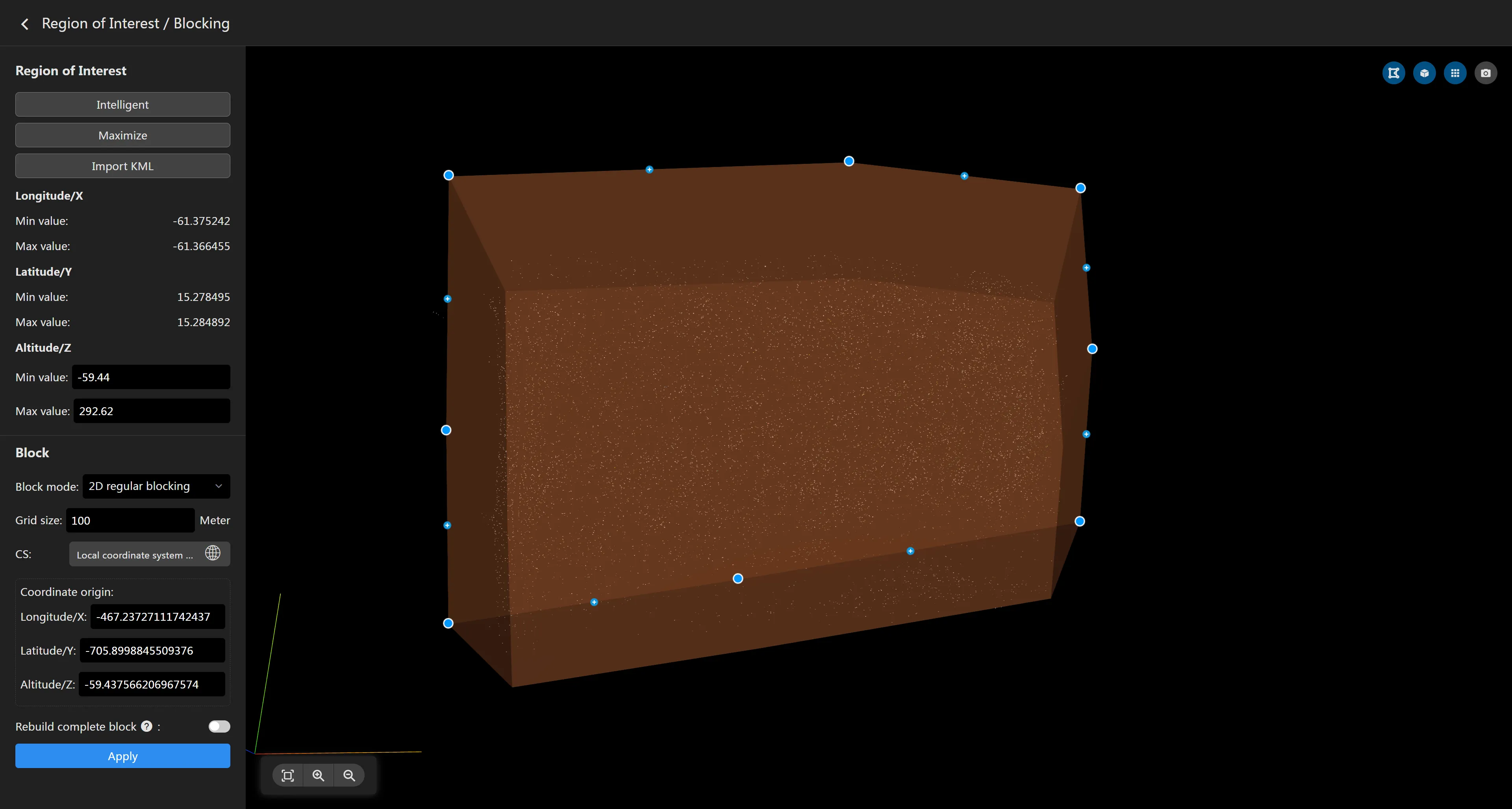

• 関心領域の編集 関心領域マップの右上角にいくつかの切り替えボタンがあります。 をクリックして関心領域編集モードに入ります。マップには関心領域境界の頂点が表示されます。頂点をクリックしてその位置をドラッグし、関心領域の範囲を調整します。中央の「+」ボタンをクリックして頂点を追加します。マウスをノードに移動して右クリックしてノードを削除します。 左パネルでは、関心領域の最小高度と最大高度を調整できます。

• 関心領域の保存 設定はデフォルトで自動保存されます。設定後、ページの左上角にある矢印 をクリックしてタスクページに戻ります。

カスタムブロック

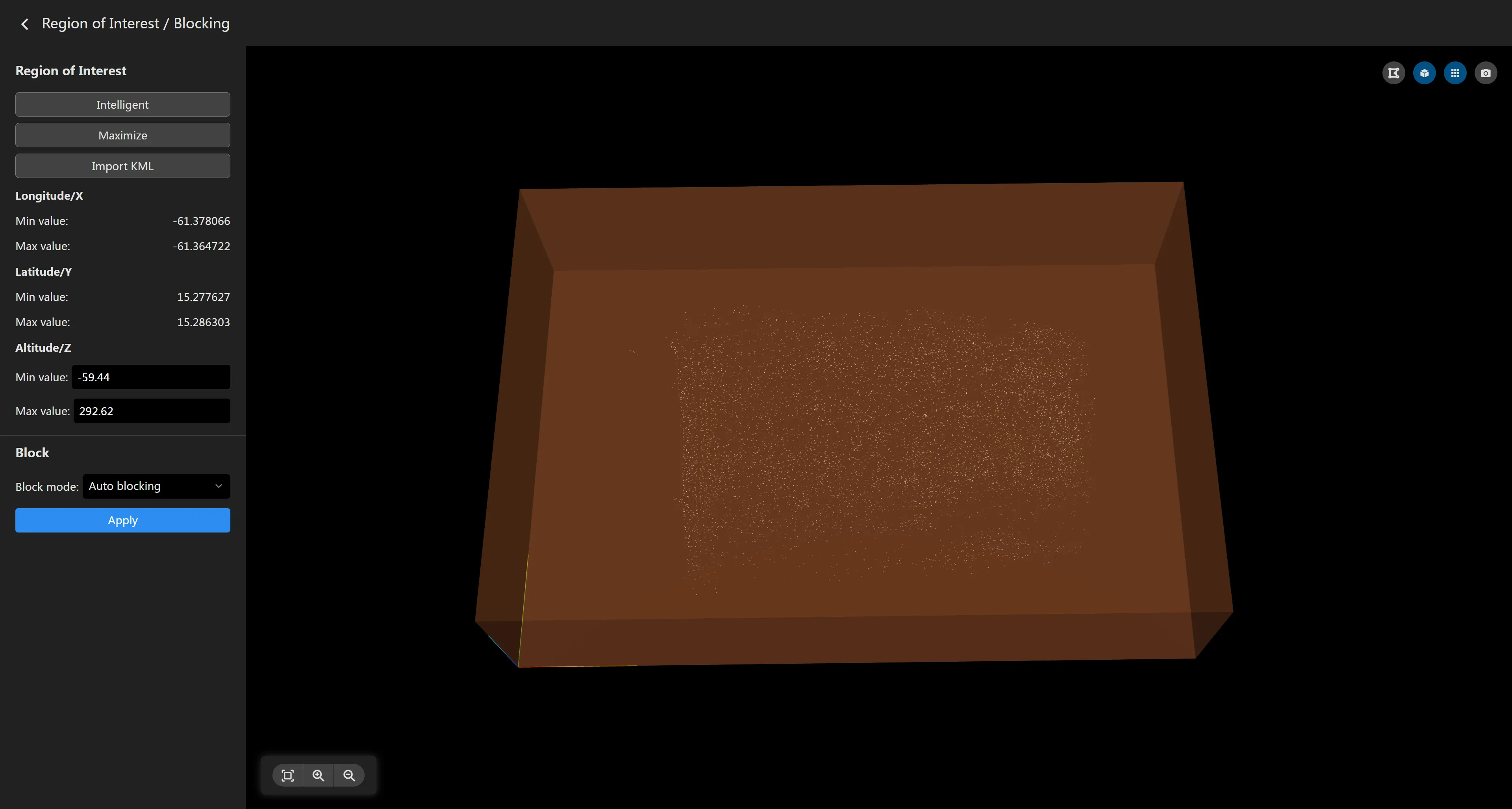

デフォルトでは、ソフトウェアは計算デバイスのメモリサイズに基づいて自動的にブロックを分割します。特別な要件がない場合、カスタムブロックを設定する必要はありません。

• ブロック座標系の設定 デフォルトのブロック座標系は、最大化された関心領域の右下角を原点とするLocalENU座標系です。ブロック座標系をカスタマイズする必要がある場合は、ブロック設定パネルで座標系と座標原点を選択できます。この座標系はブロック化の原点としてのみ機能し、再構築結果の座標系には影響しません。出力結果の座標系を設定する必要がある場合は、再構築結果パラメータパネルで行ってください。
• ブロックモード ソフトウェアは3つのブロックモードをサポートしています： 2D規則ブロック化：再構築エリアの高度情報を無視し、指定されたグリッドと座標系に従ってXY平面でのみ規則ブロック化を実行します。 3D規則ブロック化：再構築エリアの高度を考慮し、指定されたグリッドと座標系に従ってX、Y、Z方向で規則ブロック化を実行します。 メモリによるブロック化：各ブロックが占有する最大メモリを指定して適応的ブロック化を実行します。
• 完全ブロックの再構築 ブロックが関心領域の境界に正確に位置する場合、このブロックが関心領域によって切断され、部分的な再構築のみが行われる可能性があります。関心領域の境界にあるブロックを完全に再構築したい場合は、**完全ブロック再構築**スイッチをオンにできます。 大面積マッピングタスクでは、再構築エリアは通常サブタスクに分割されます。切断境界のブロックについて、**完全ブロック再構築**をオンにすることで、マージ後の境界ブロックの不完全性の問題を回避できます。 良い結果を得るために、境界ブロックに十分な画像重複を確保してください。

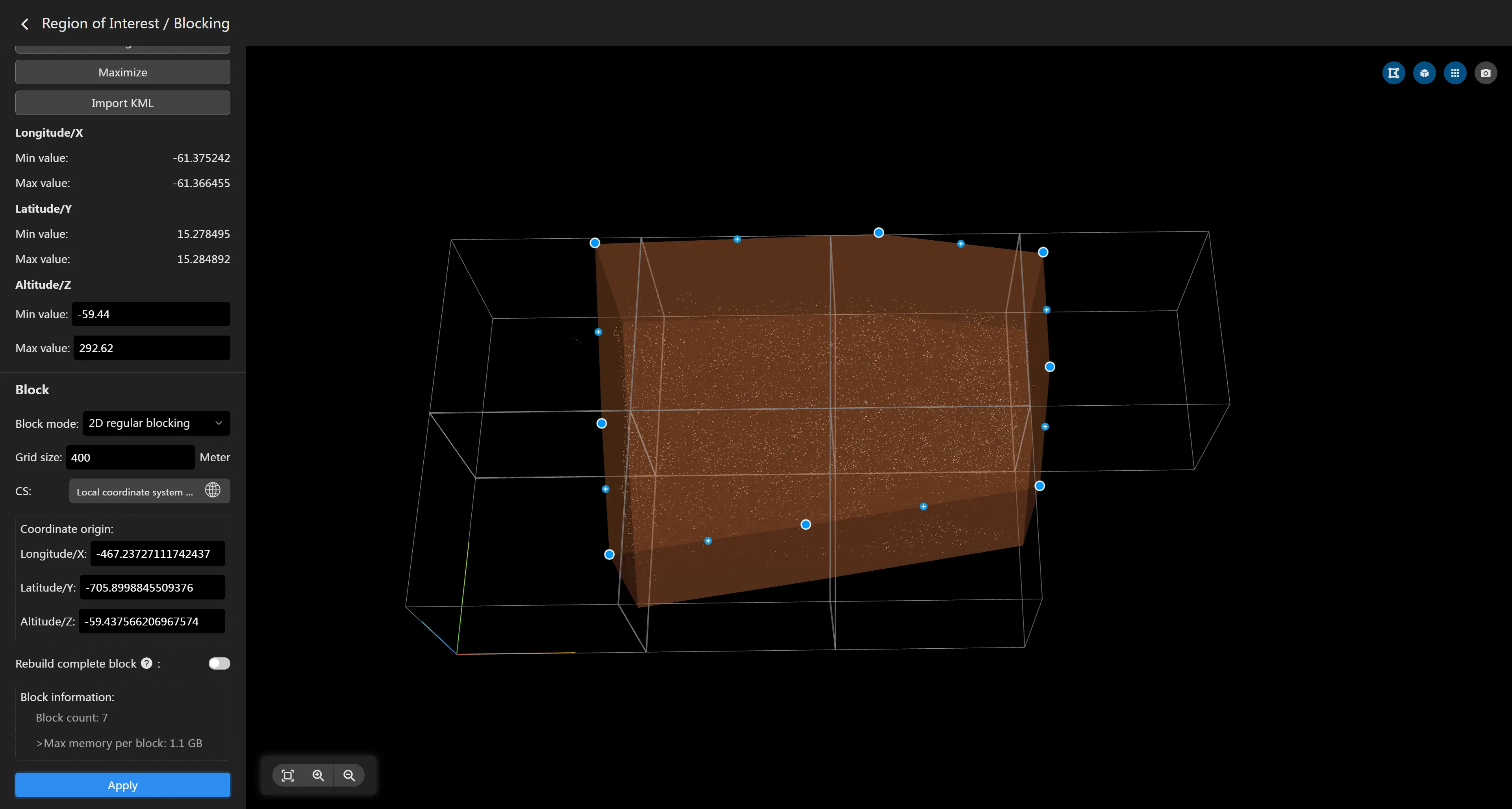

• ブロックパラメータの保存 ブロック情報を設定した後、「適用」ボタンをクリックします。インターフェースには具体的なブロック情報と単一ブロックが占有する最大メモリが表示されます。最大メモリは計算デバイスの最大利用可能メモリを超えてはならないことに注意してください。そうでなければブロック再構築の失敗につながる可能性があります。

ブロックグリッドが要件を満たさない場合は、パラメータを調整して再度「適用」をクリックできます。設定後、戻るをクリックしてブロック情報を自動保存します。
