4.10 Результаты реконструкции

Отображение и переключение результатов

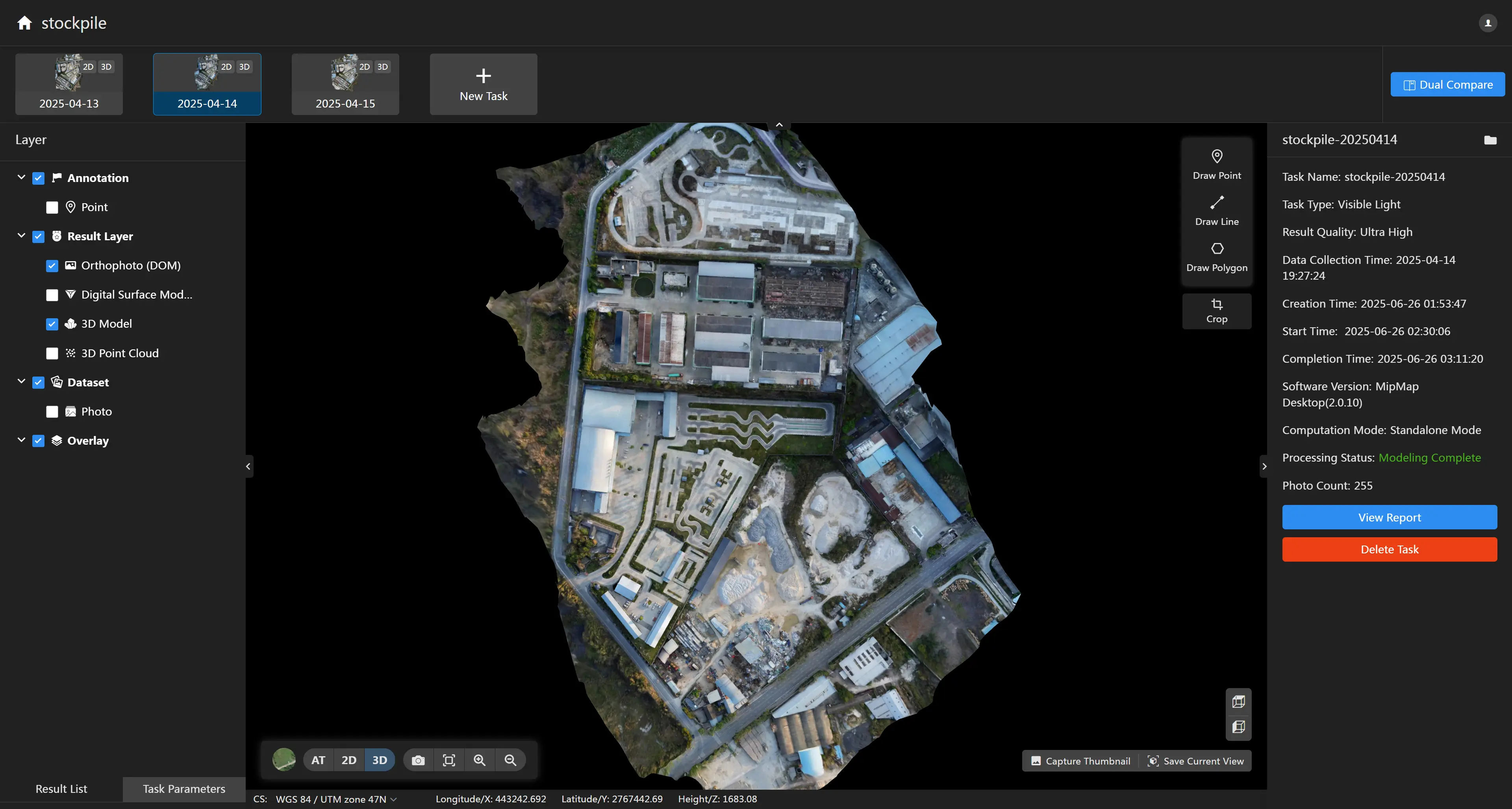

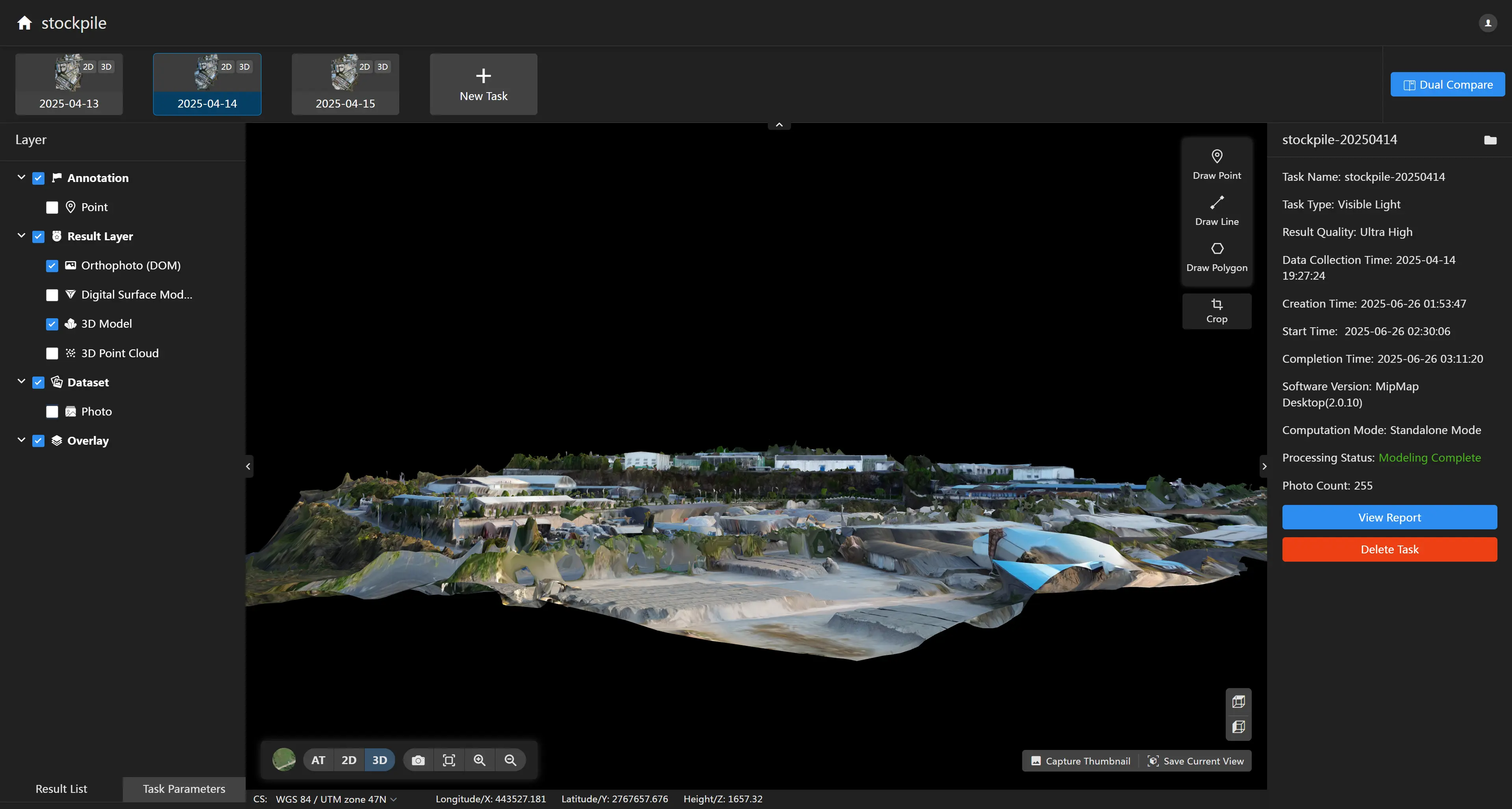

После завершения реконструкции программа автоматически отобразит результаты реконструкции. Слева будут показаны слои результатов для этой задачи. Нажмите "флажок" перед слоем для переключения отображения различных слоев. Нажмите кнопку переключения "2D/3D" под картой для переключения между отображением 2D и 3D результатов. В интерфейсе отображения 3D результатов вы можете переключать перспективы. Нажмите кнопку для переключения на вид сверху. Нажмите кнопку для переключения на боковой вид.

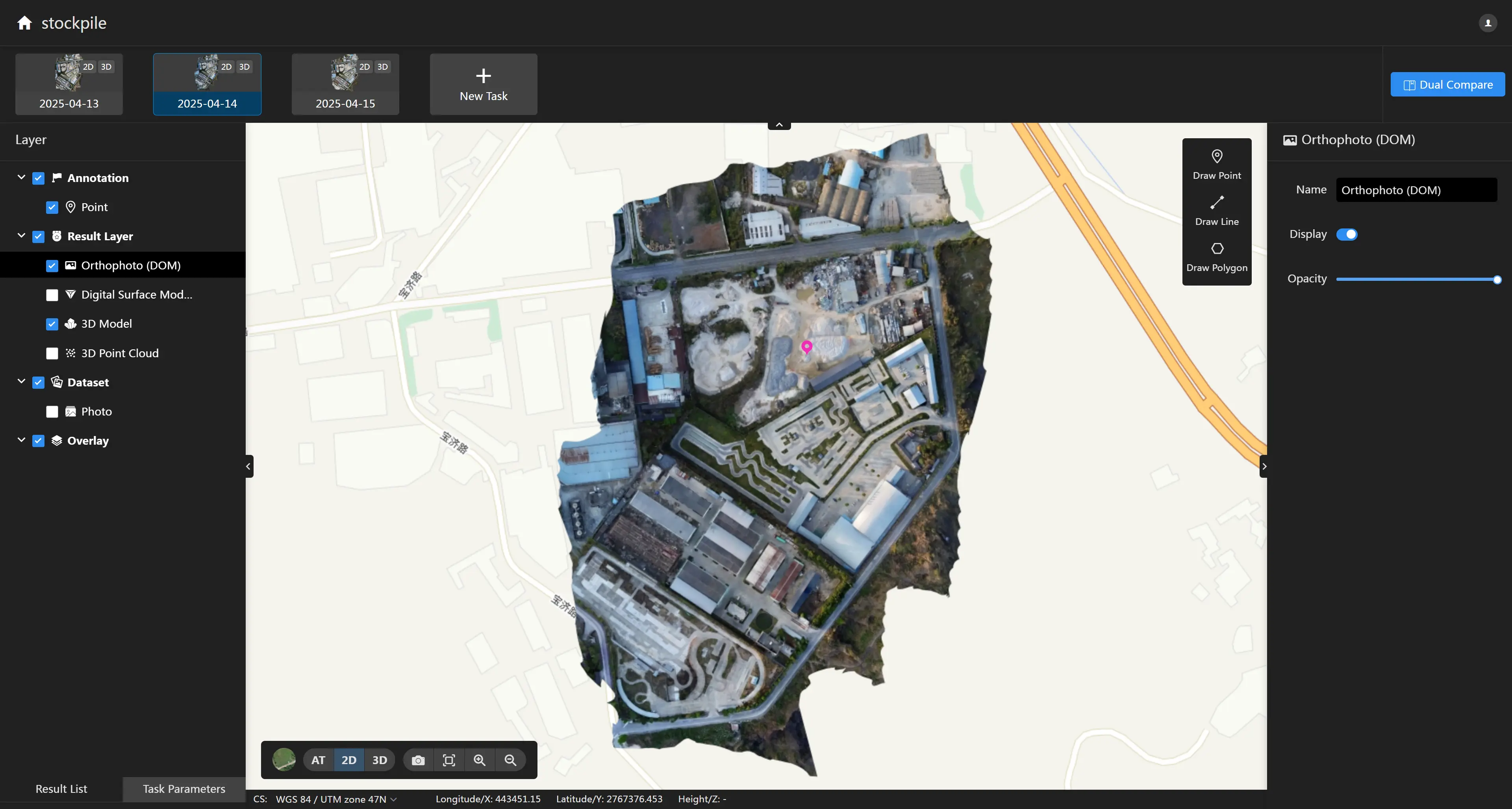

• Цифровая ортофотокарта (DOM) Вы можете переключать видимость и прозрачность слоя в правой панели.

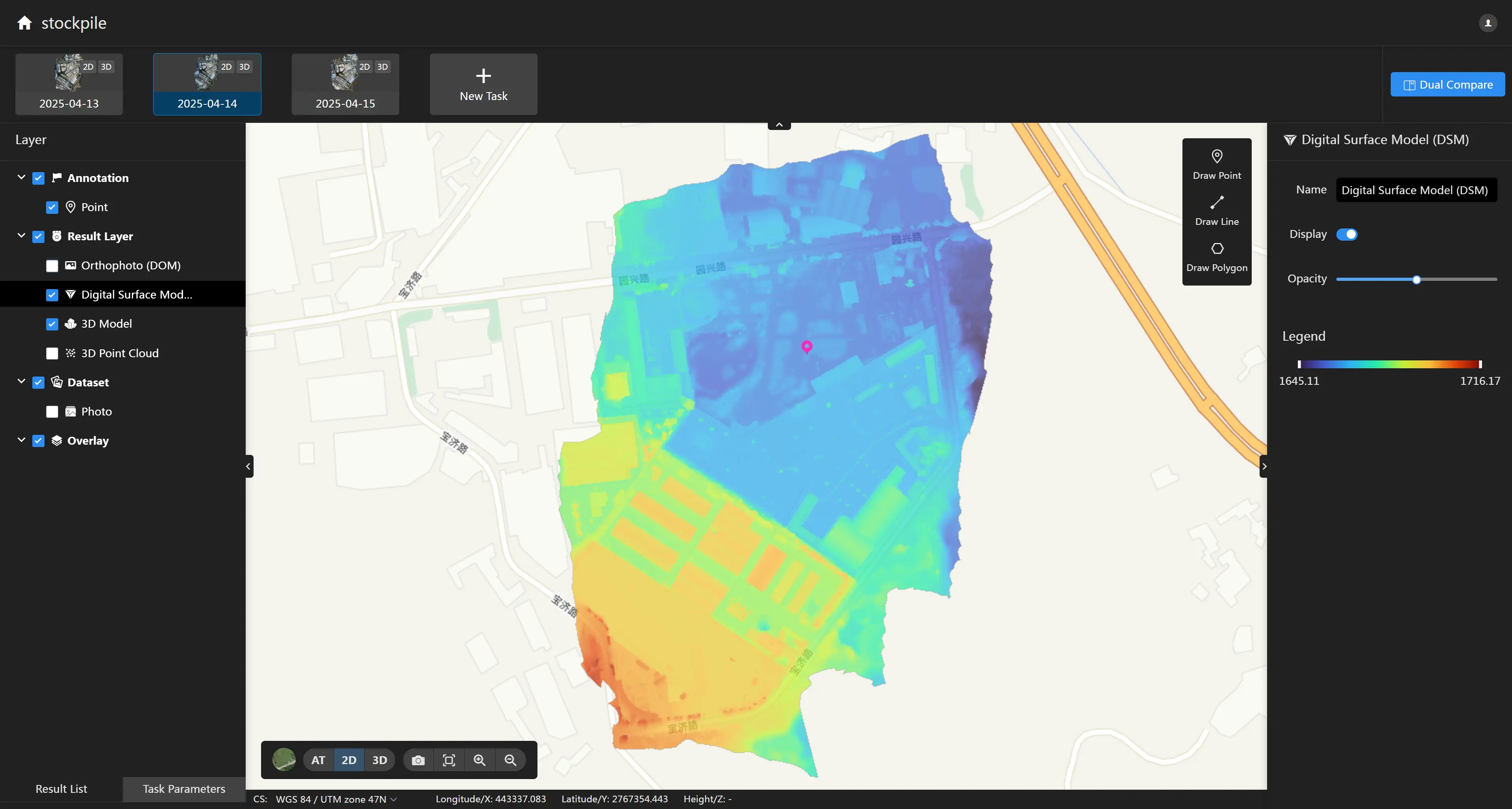

• Цифровая модель поверхности (DSM) Вы можете переключать видимость и прозрачность слоя в правой панели. Вы можете использовать ползунок в легенде для переключения отображаемого диапазона высот.

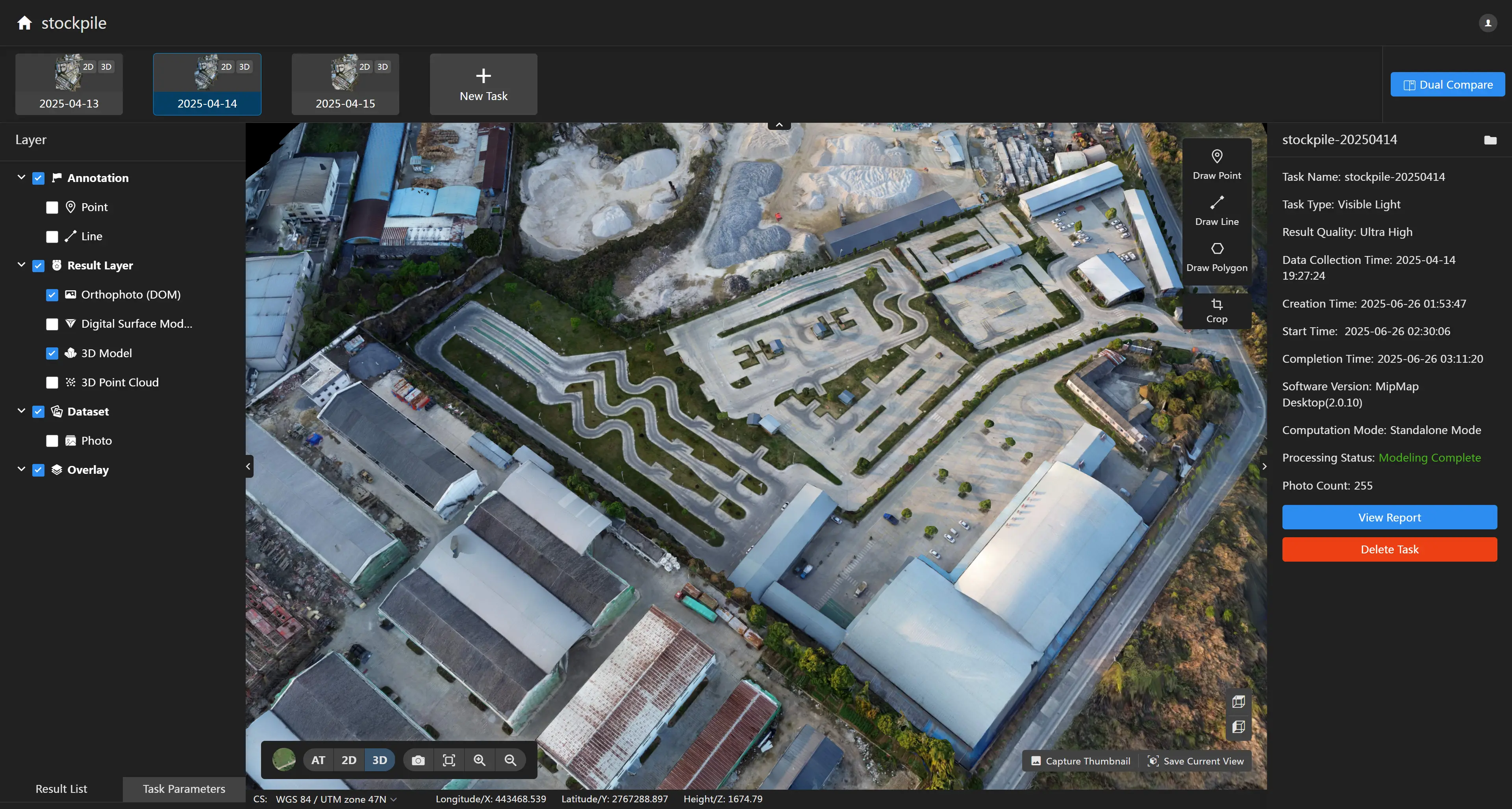

• 3D сетчатая модель

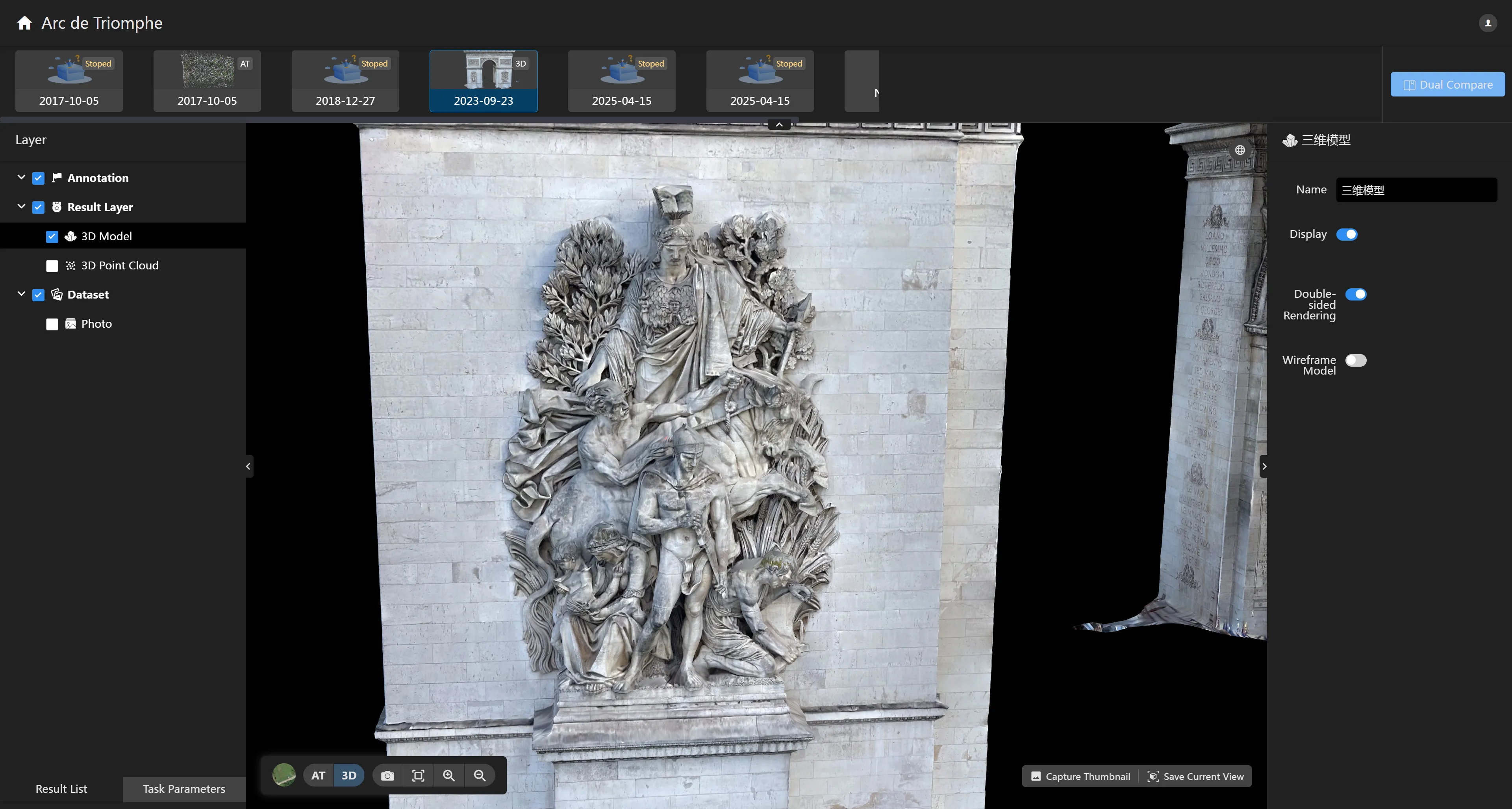

Вы можете переключать режим отображения 3D модели в правой панели: двустороннее отображение и каркасная модель.

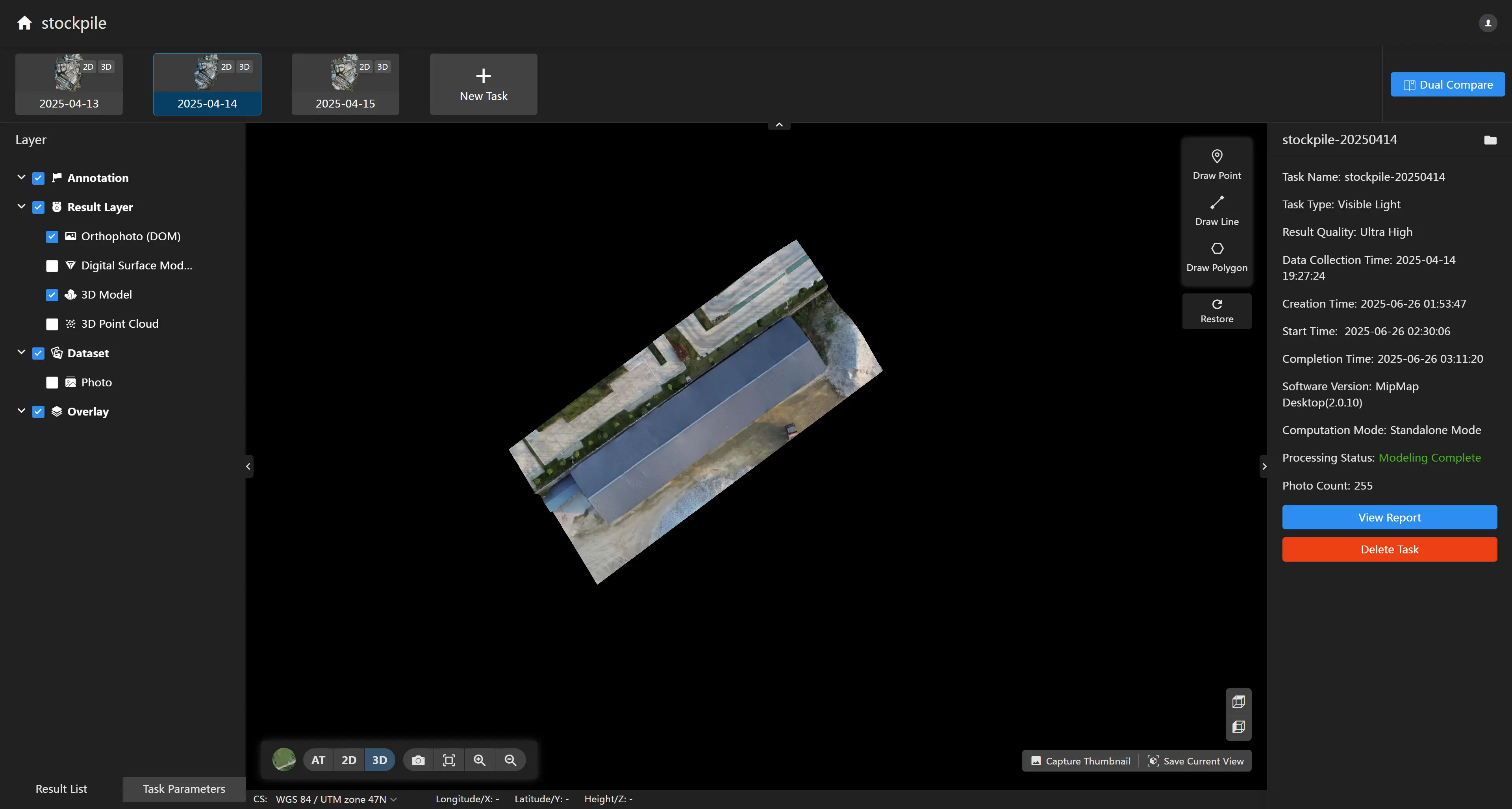

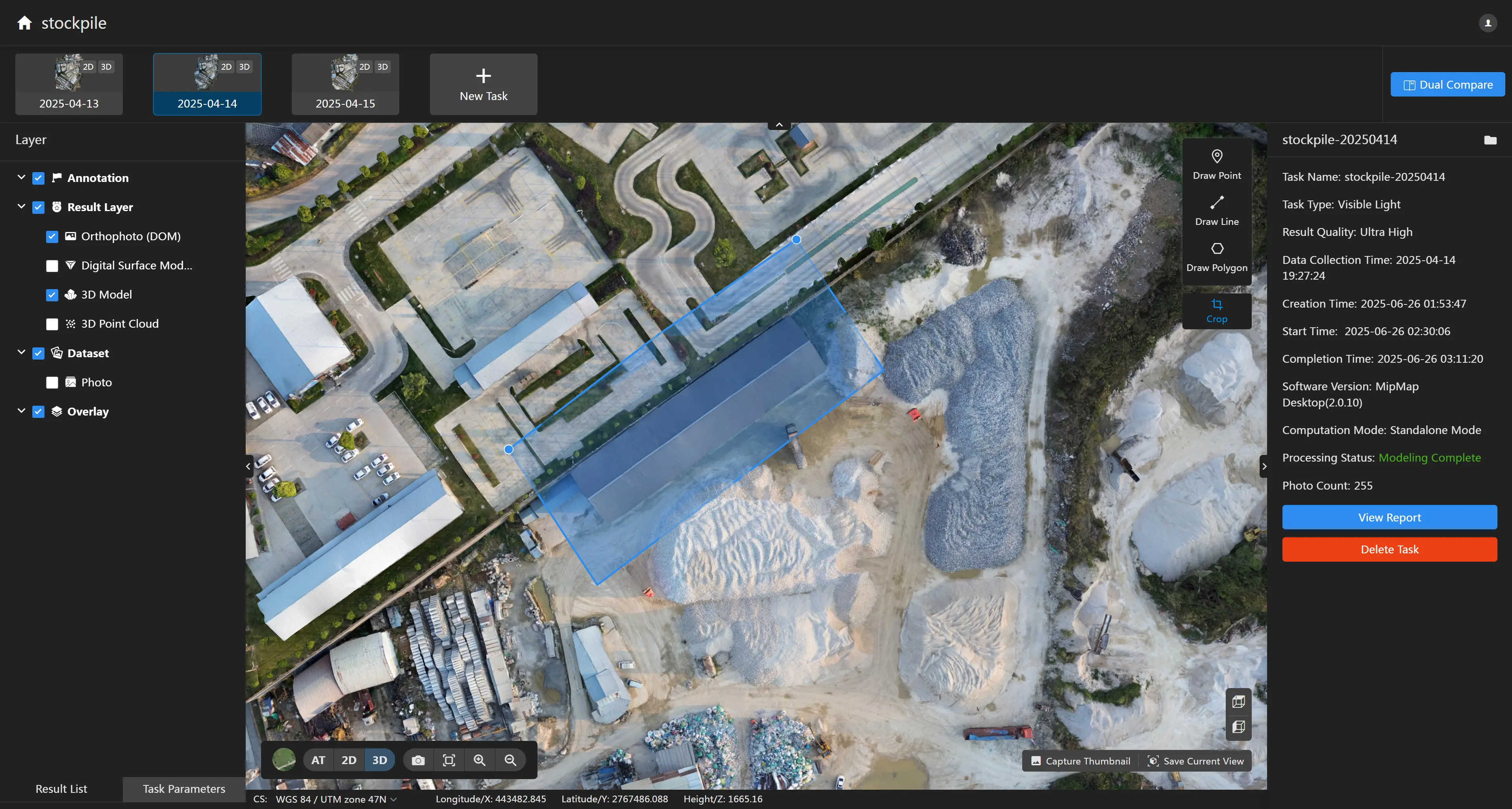

Вы можете нажать кнопку для ручного рисования области интереса для обрезки модели и отображения только интересующей вас части.

Примечание: 1. Функция обрезки модели влияет только на эффект отображения модели и не изменяет исходный файл модели. Вы можете нажать кнопку "Восстановить" для восстановления исходной модели. 2. Обрезка модели поддерживает только выпуклые многоугольники.

• 3D облако точек

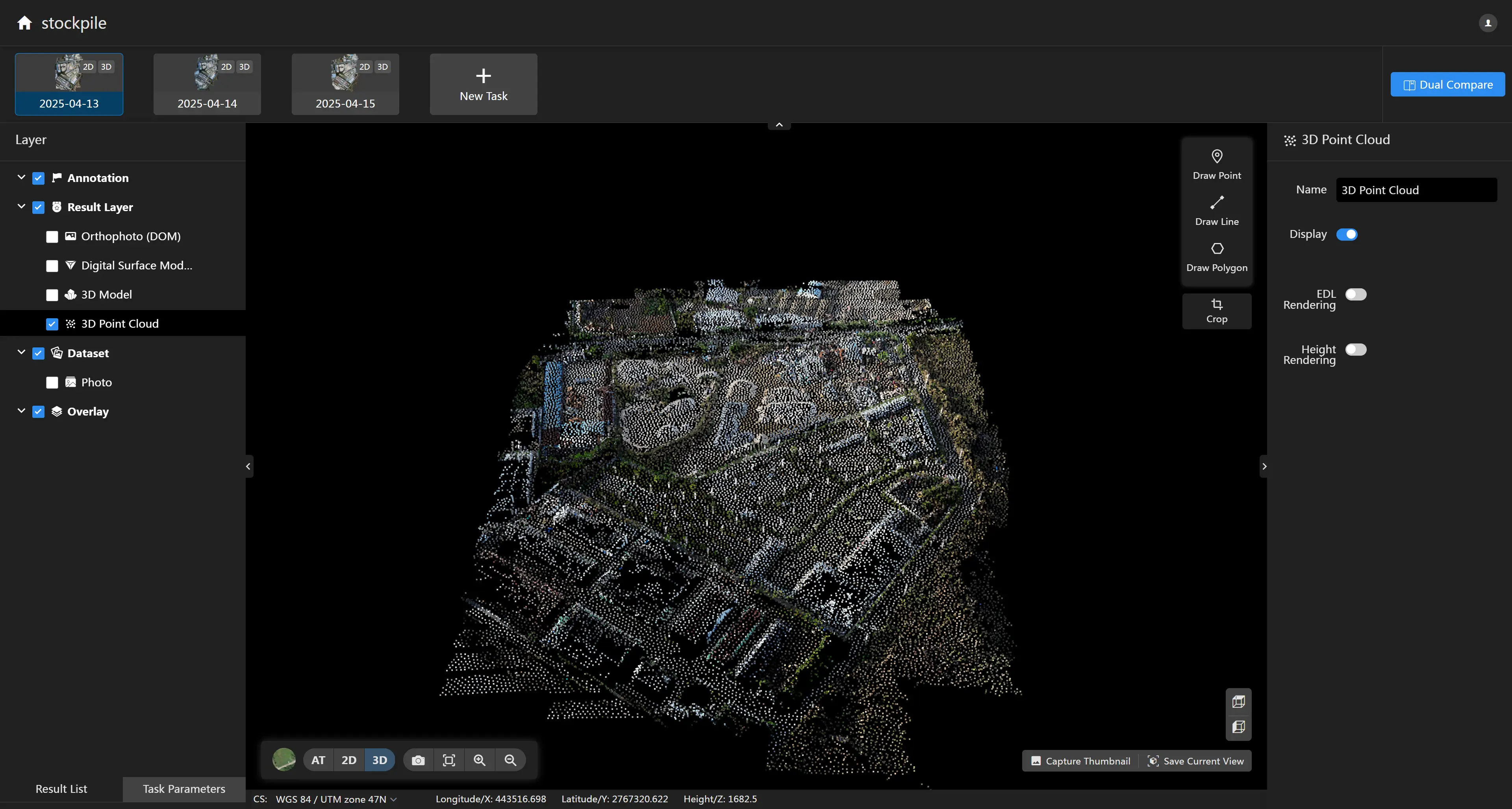

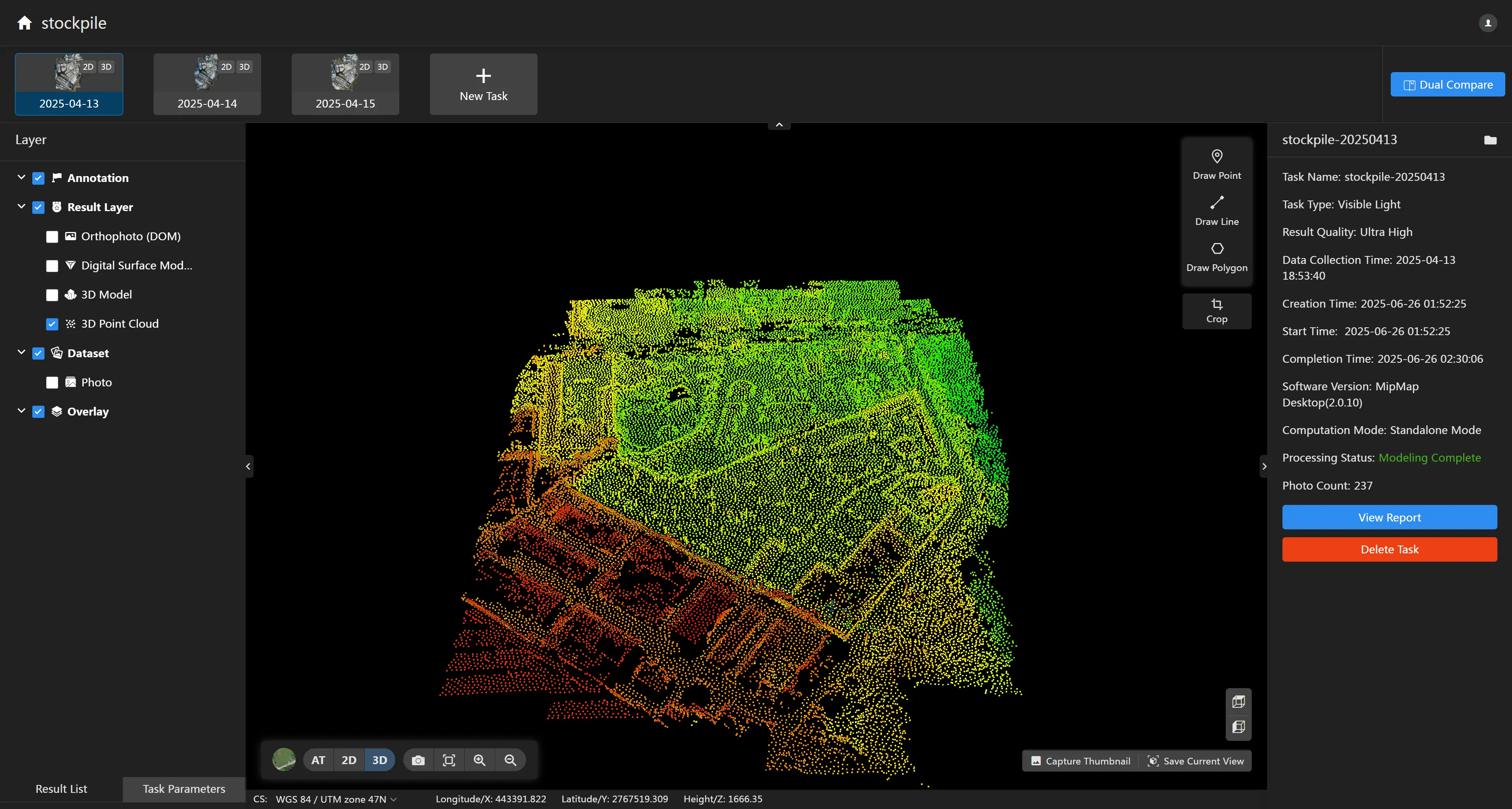

Вы можете переключать режим отображения 3D облака точек в правой панели: EDL отображение и отображение по высоте.

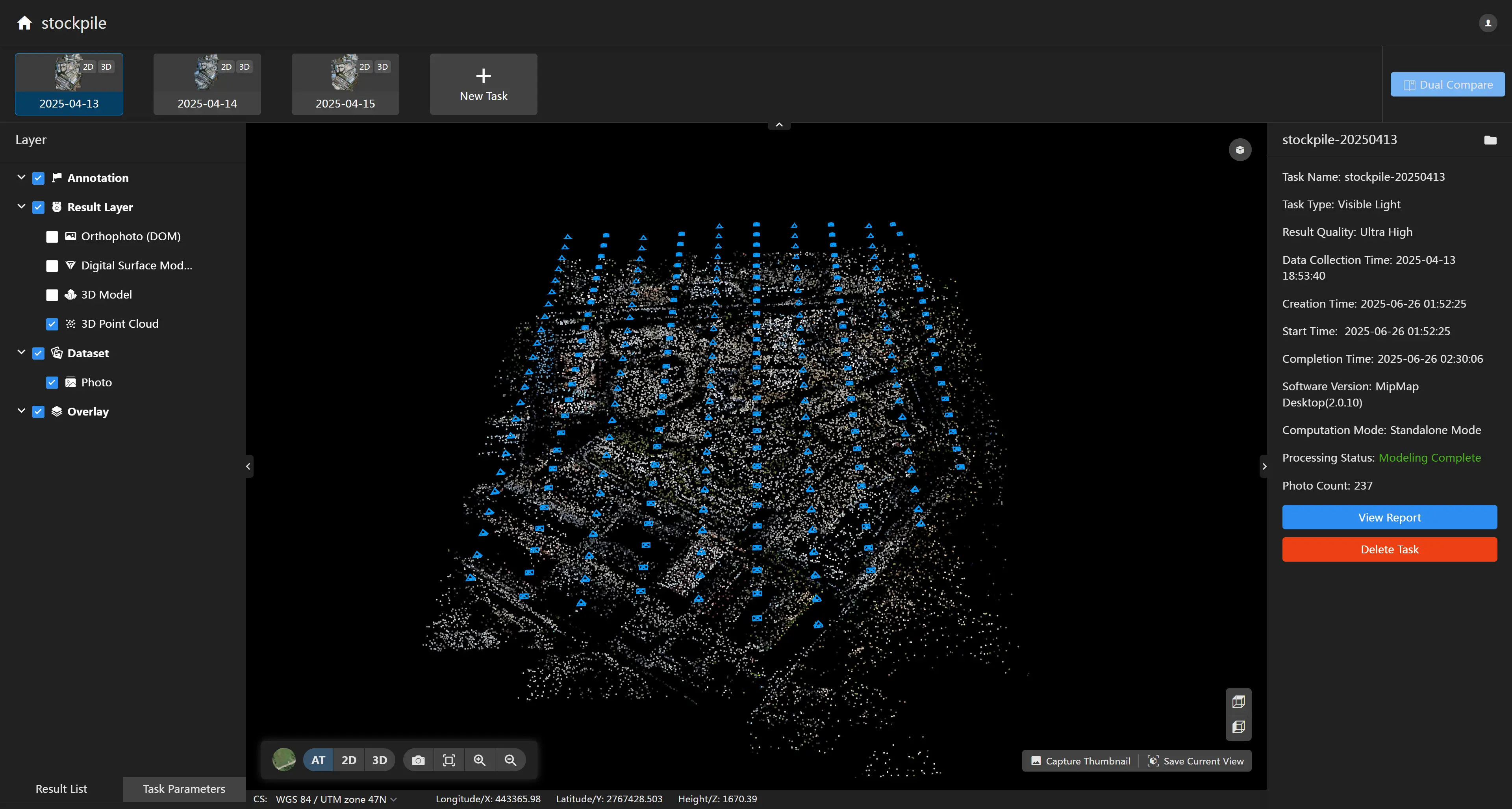

• Облако точек воздушной триангуляции

Получение исходных результатов

На странице деталей задачи нажмите кнопку справа для открытия рабочего каталога задачи, где вы можете просмотреть результаты задачи. Значения каталогов следующие:

• 📁2D: папка 2D результатов
  • 📁geotiffs: Ортофото (DOM), Цифровая модель поверхности (DSM) и другие результаты
  • 📁dom_tiles: Результаты тайлов ортофото
  • 📁gsm_tiles: Результаты тайлов цифровой модели поверхности
  • 📁split_dom: Результаты разделения ортофото (требует включения кнопки разделенного вывода)
• 📁3D: папка 3D результатов
  • 📁model-b3dm: папка результатов модели 3dtiles
  • 📁model-osgb: папка результатов модели osgb
  • 📁point-las: папка результатов облака точек las
  • 📁point-pnts: папка результатов облака точек pnts
  • ......
• 📁AT: папка результатов воздушной триангуляции
