4.10 重建成果

成果展示与切换

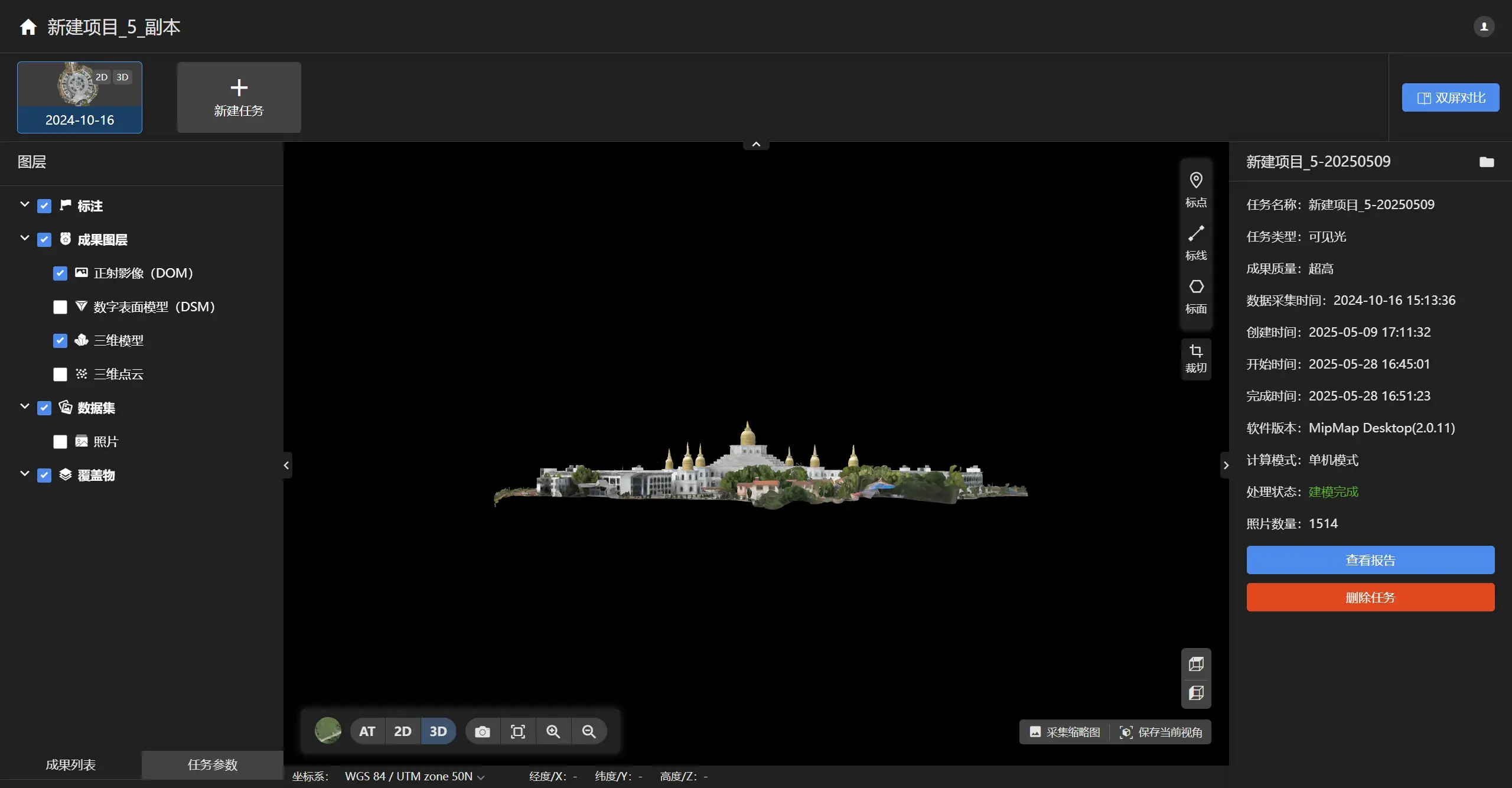

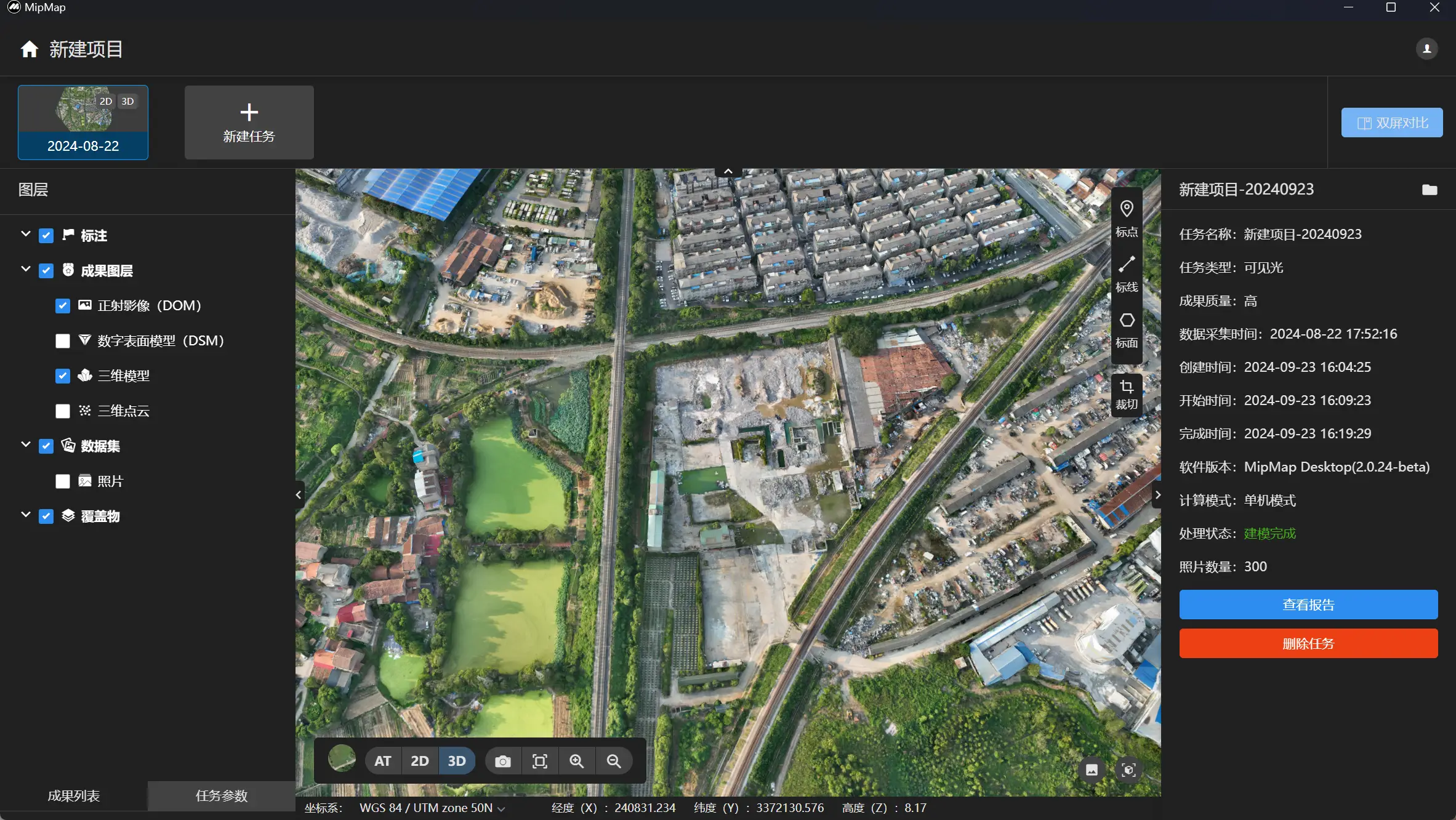

重建完成后软件会自动显示重建成果，左侧会显示该任务的成果图层，点击图层前方的"复选框"可以切换显示不同的图层，点击地图下方的"2D/3D"切换按钮可以切换显示二维成果和三维成果。 三维成果展示界面可以切换视角，点击按钮切换为俯视视角，点击按钮切换为侧视视角。

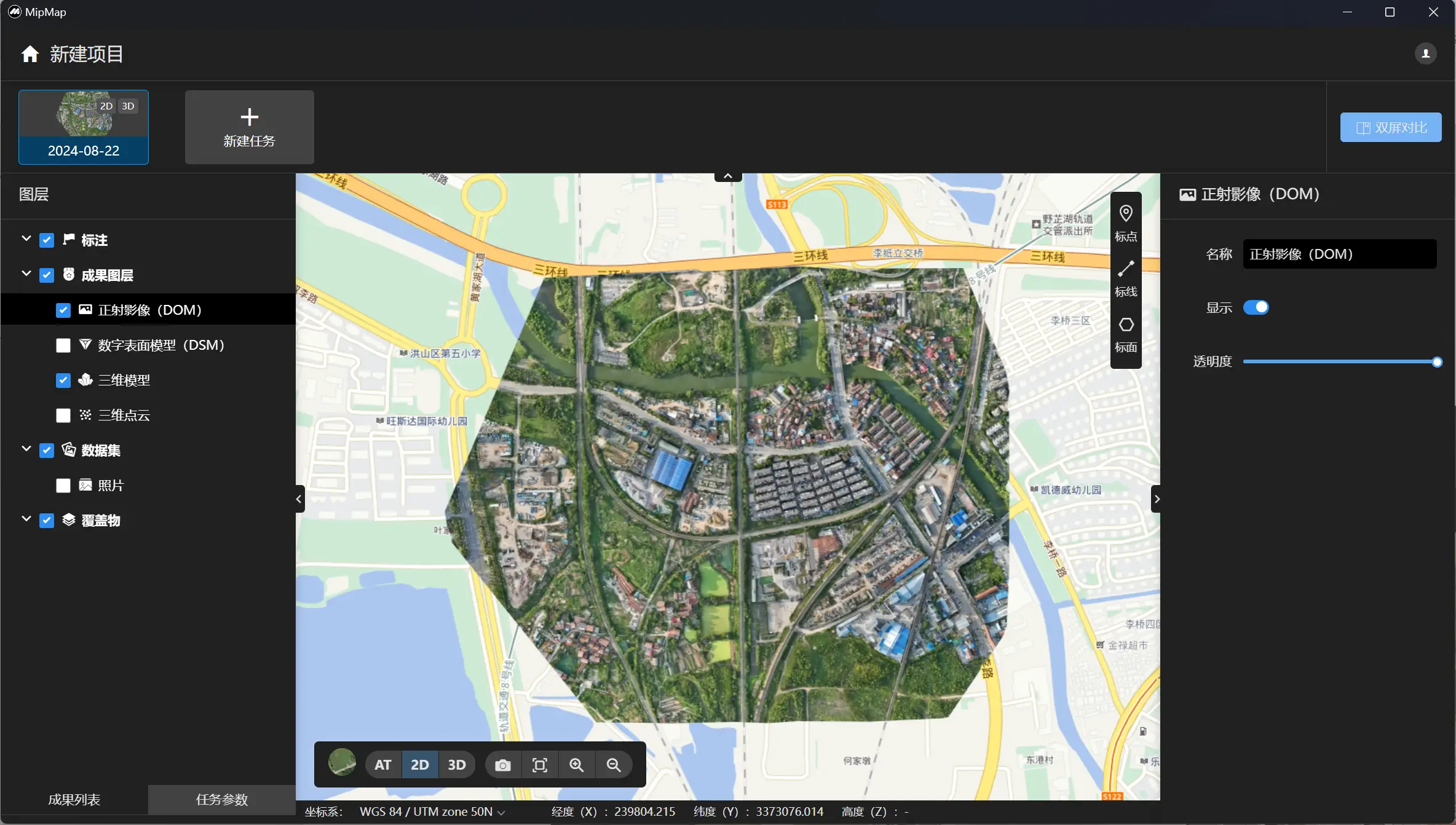

• 数字正射影像图（DOM） 可以在右侧面板切换图层显隐和透明度

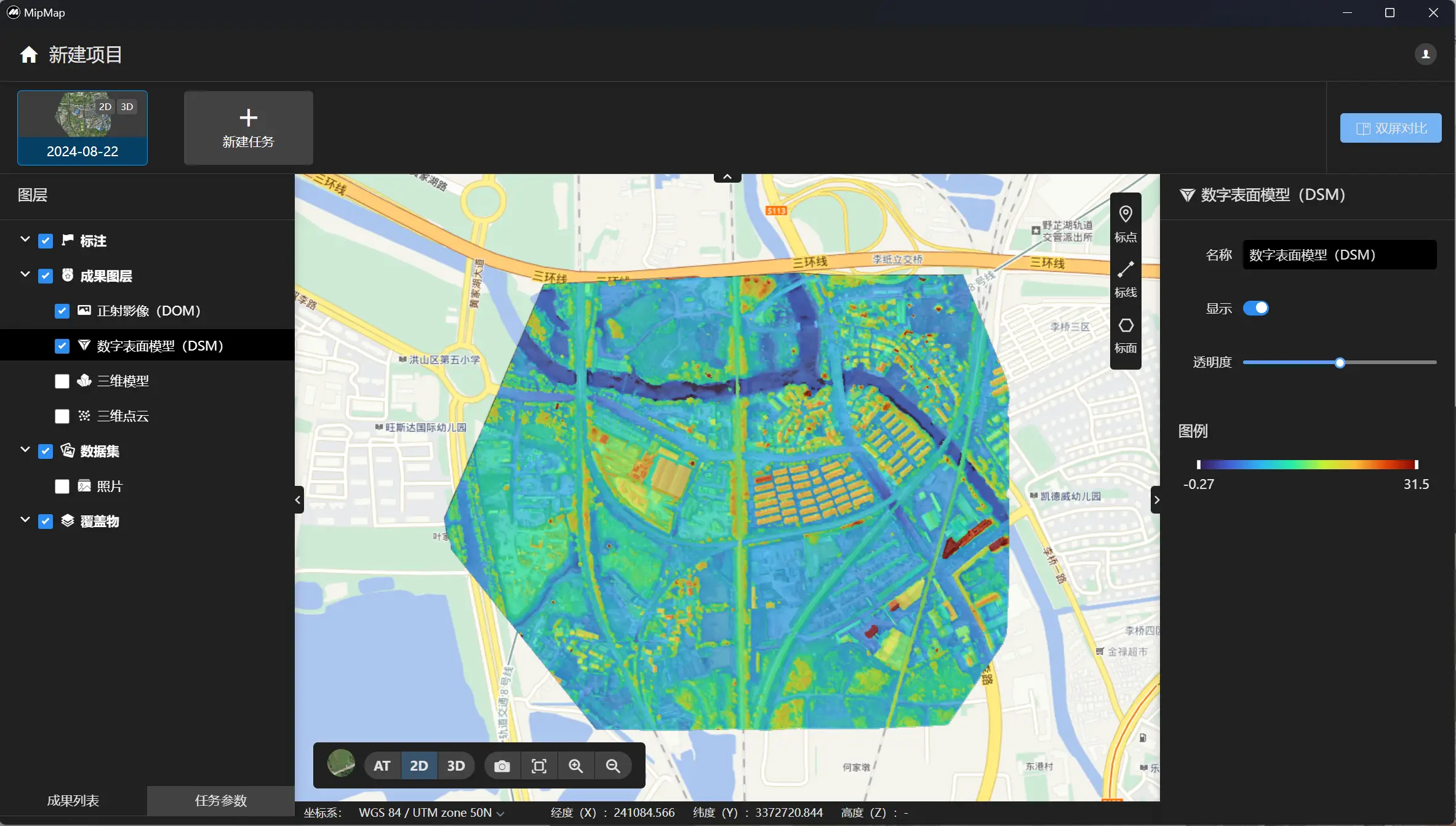

• 数字表面模型（DSM） 可以在右侧面板切换图层显隐和透明度，可以通过图例的滑块切换显示的高度范围。

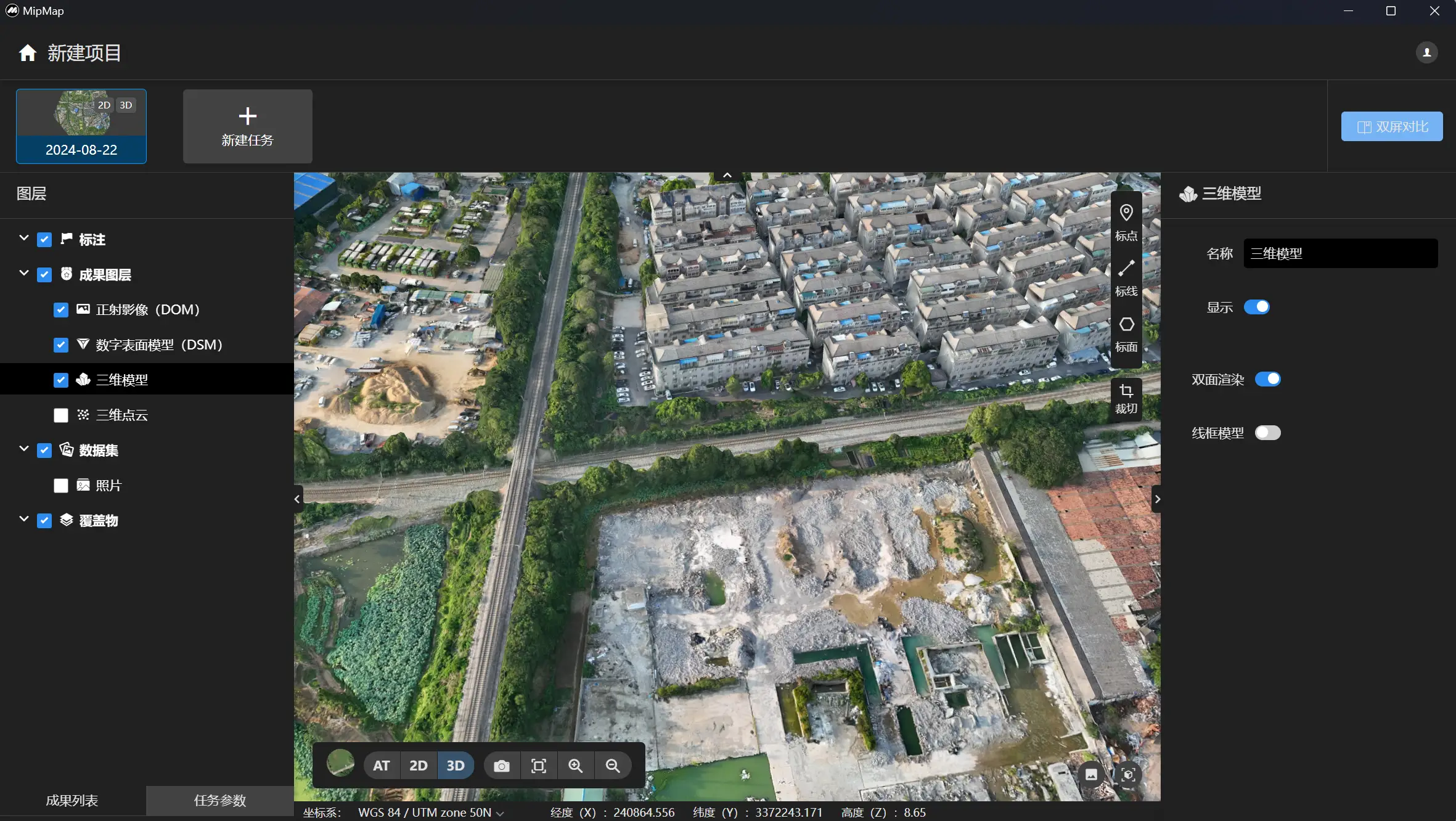

• 三维网格模型

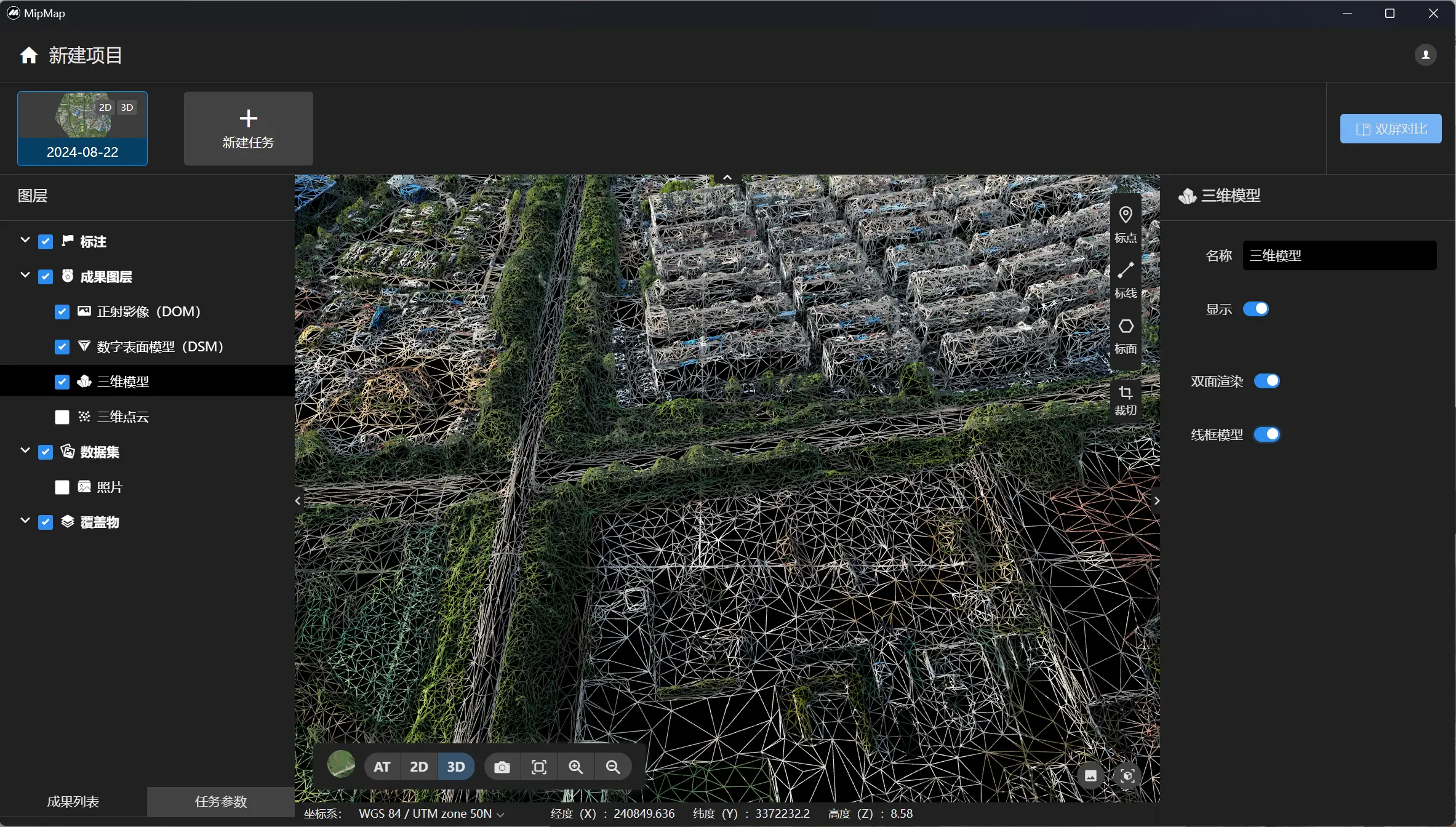

可以通过右侧面板切换三维模型的显示方式：双面渲染和线框模型

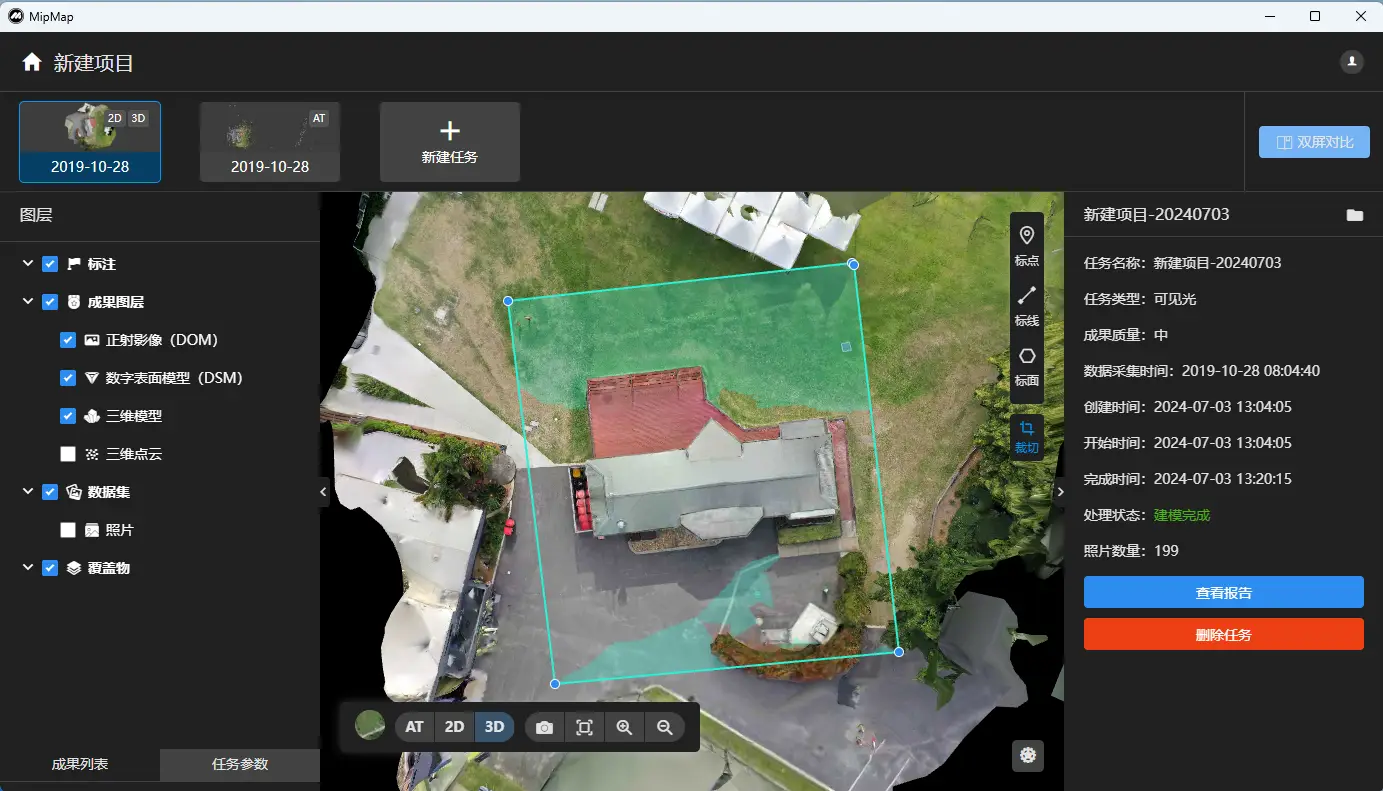

可以点击按钮手动绘制感兴趣区域对模型进行裁剪，只显示自己感兴趣的部分

注意：1. 模型裁切功能只会影响模型的显示效果，不会修改原始模型文件，可以点击"恢复"按钮恢复到原始模型。2. 模型裁切只支持凸多边形。

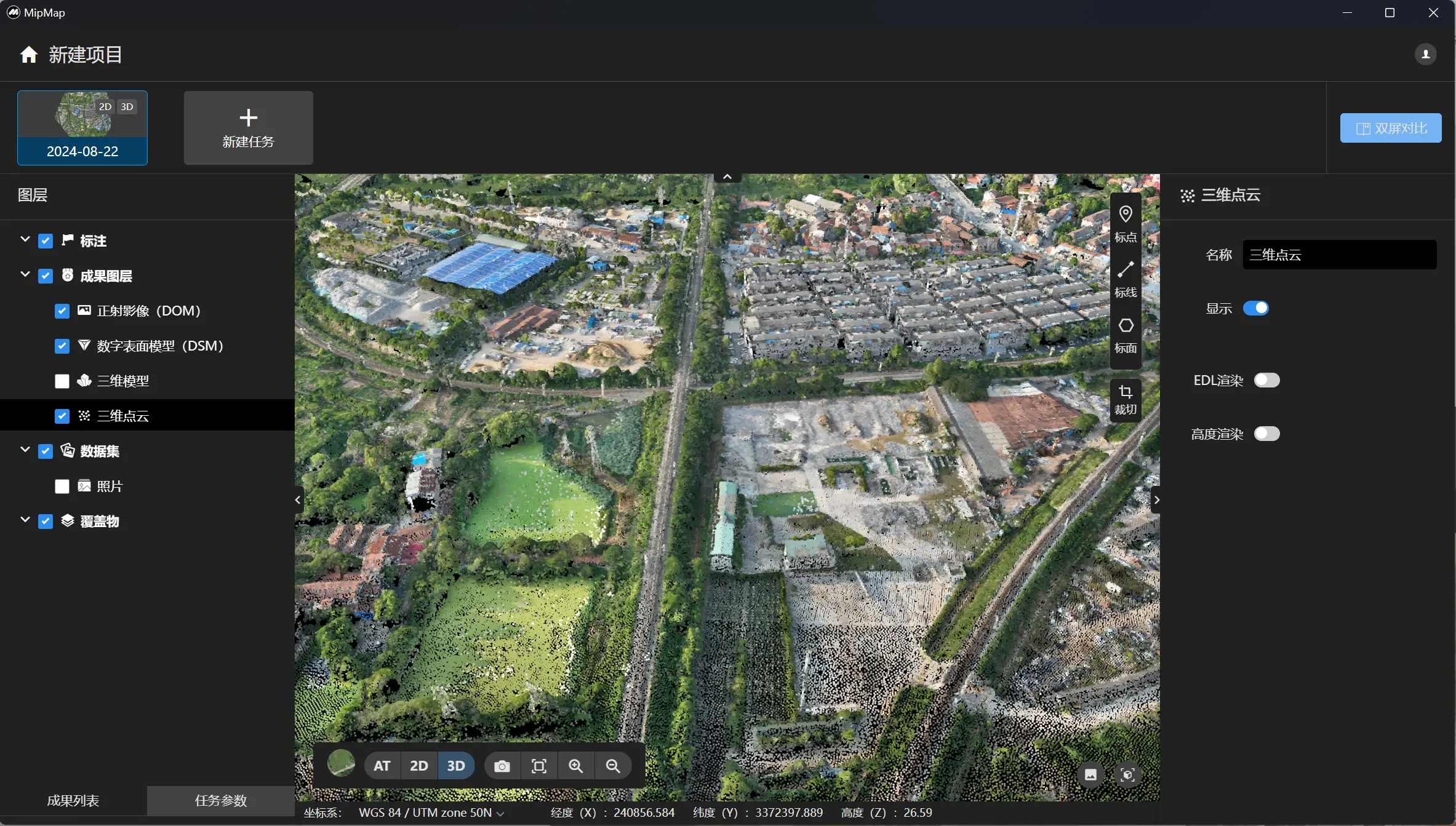

• 三维点云

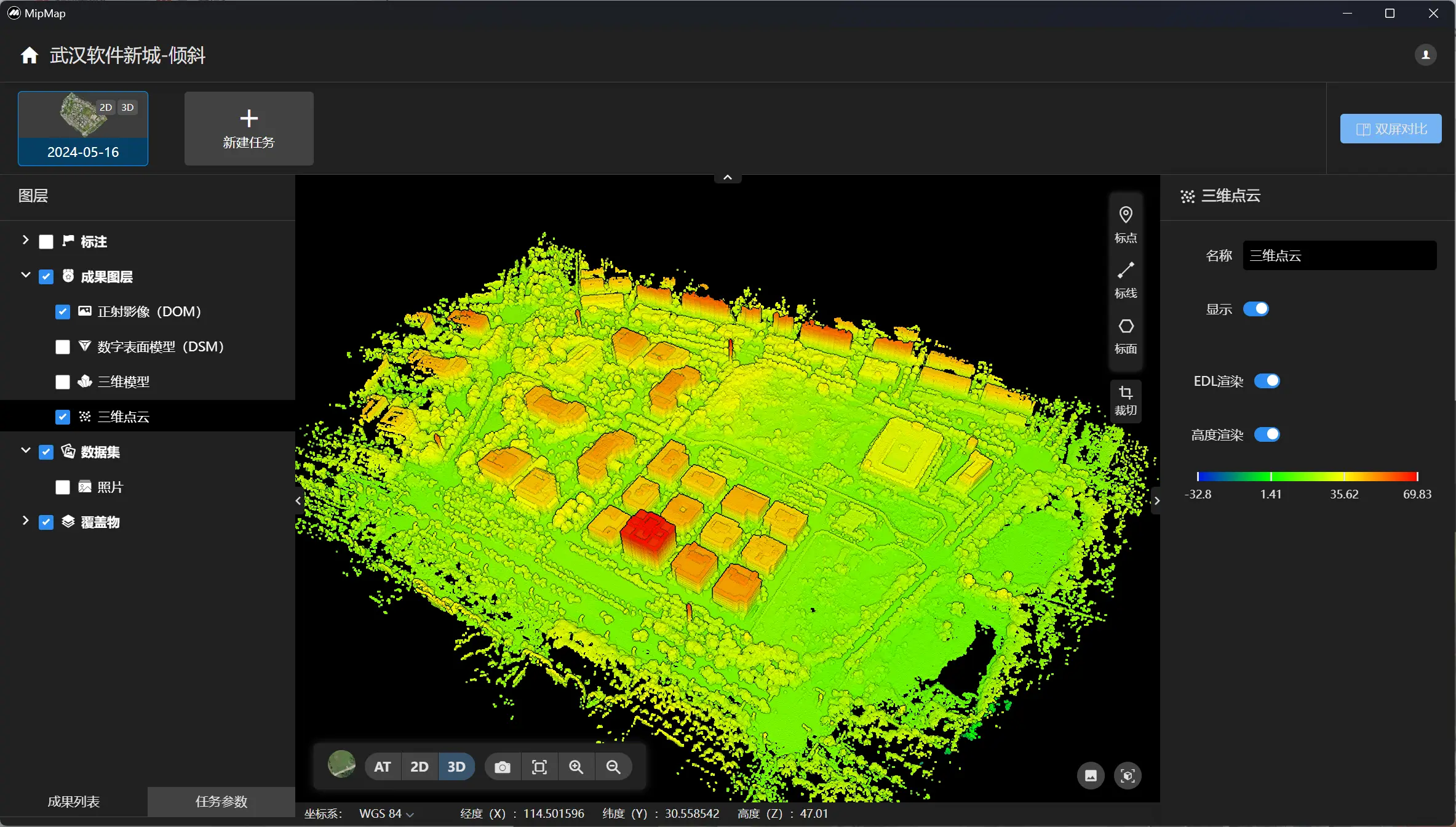

可以通过右侧面板切换三维点云的显示方式：EDL渲染和高度渲染

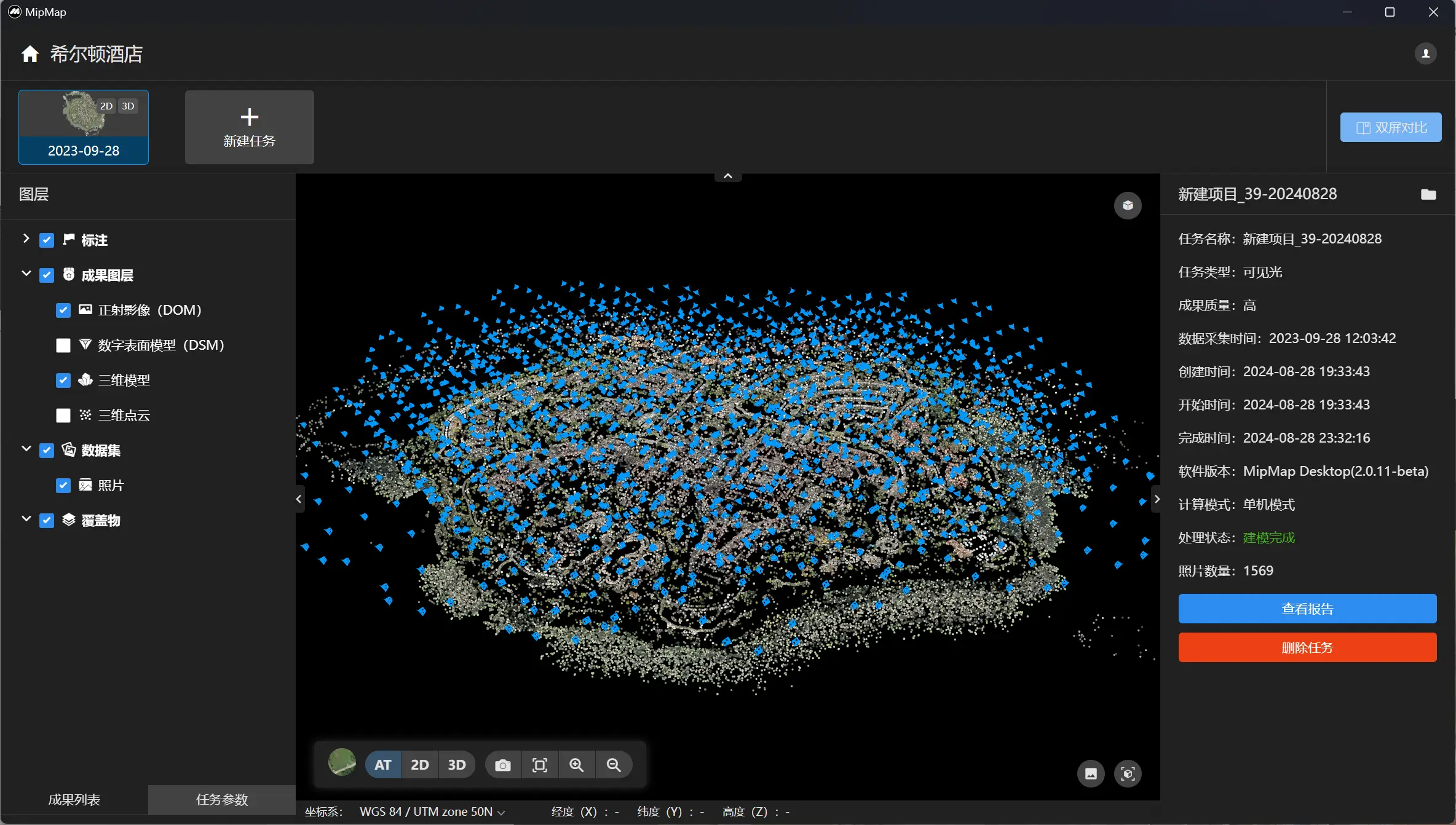

• 空三点云

获取原始成果

在任务详情页面点击右侧按钮打开任务的工作目录，可以查看任务成果，目录含义如下：

• 📁2D：二维成果文件夹
  • 📁geotiffs：正射影像图（DOM）、数字表面模型（DSM）等成果
  • 📁dom_tiles：正射影像图切片成果
  • 📁gsm_tiles：数字表面模型切片成果
  • 📁split_dom：正射影像分幅成果（需打开分幅输出按钮）
• 📁3D：三维成果文件夹
  • 📁model-b3dm：3dtiles模型成果文件夹
  • 📁model-osgb：osgb模型成果文件夹
  • 📁point-las：las点云成果文件夹
  • 📁point-pnts：pnts点云成果文件夹
  • ......
• 📁AT：空三成果文件夹
