4.10 Resultados da Reconstrução

Exibição e Troca de Resultados

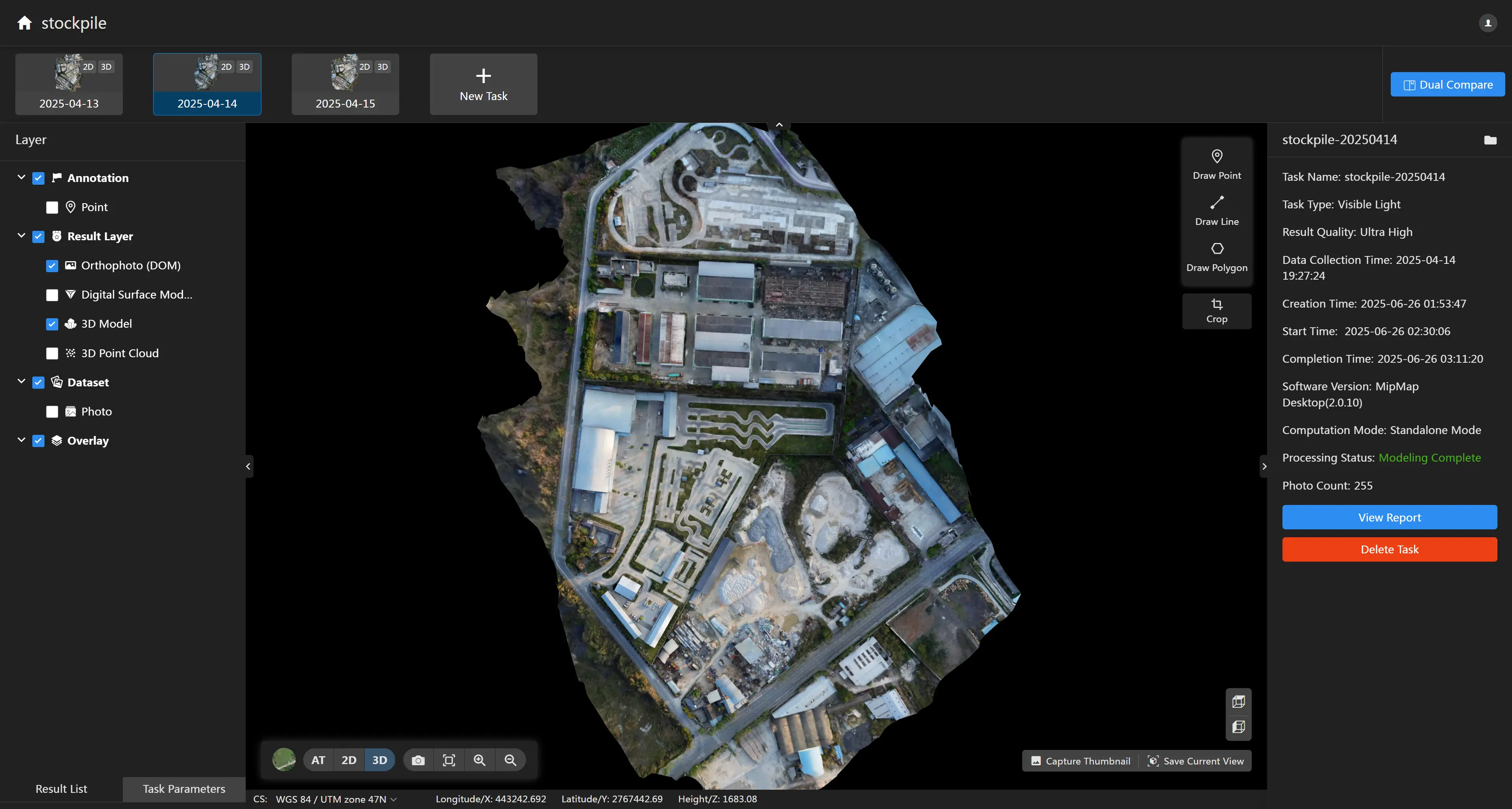

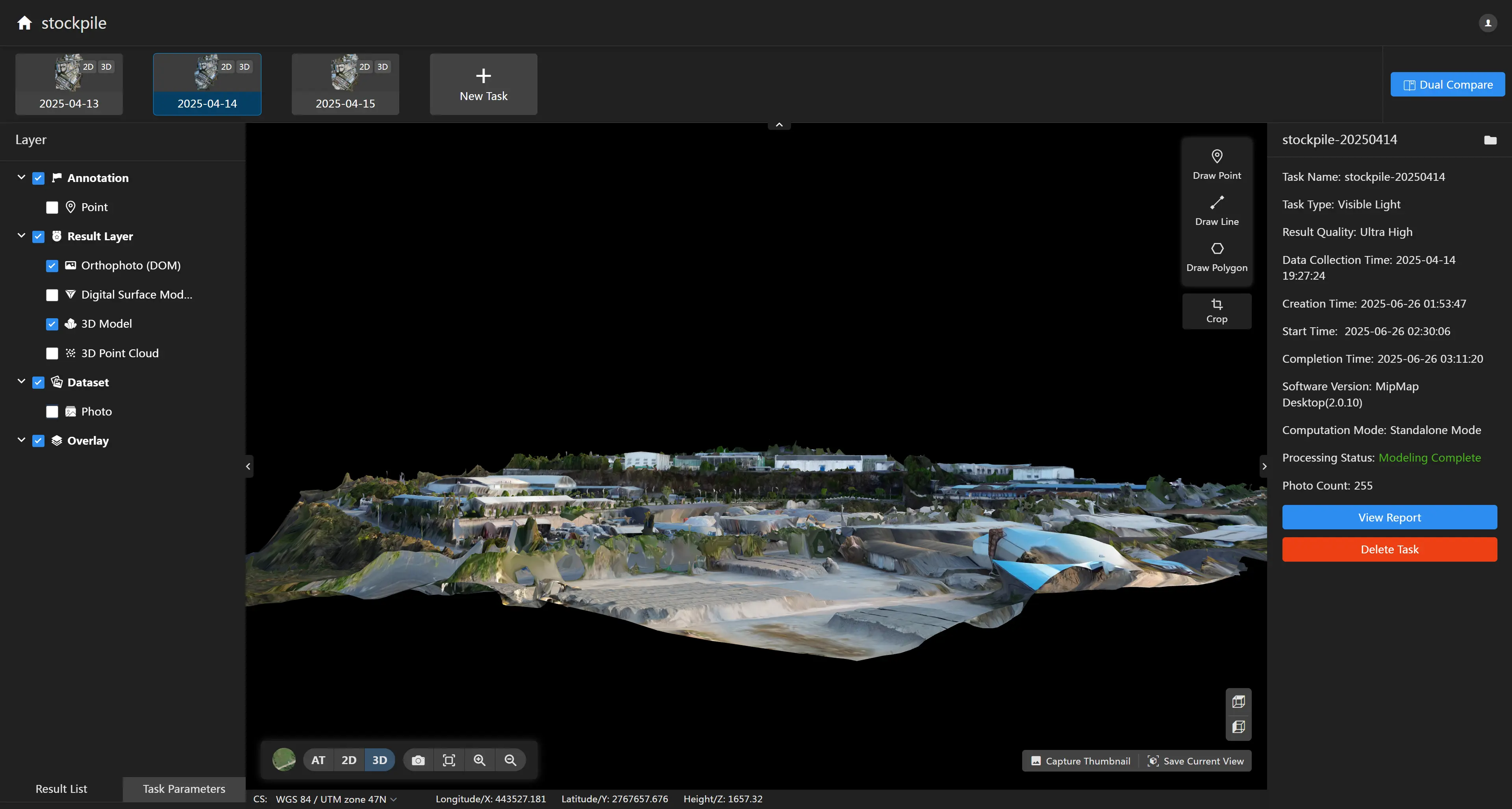

Após a conclusão da reconstrução, o software exibirá automaticamente os resultados da reconstrução. O lado esquerdo mostrará as camadas de resultado para esta tarefa. Clique na "caixa de seleção" na frente da camada para alternar a exibição de diferentes camadas. Clique no botão de alternância "2D/3D" abaixo do mapa para alternar entre a exibição de resultados 2D e 3D. Na interface de exibição de resultados 3D, você pode alternar as perspectivas. Clique no botão para alternar para uma visão de cima para baixo. Clique no botão para alternar para uma visão lateral.

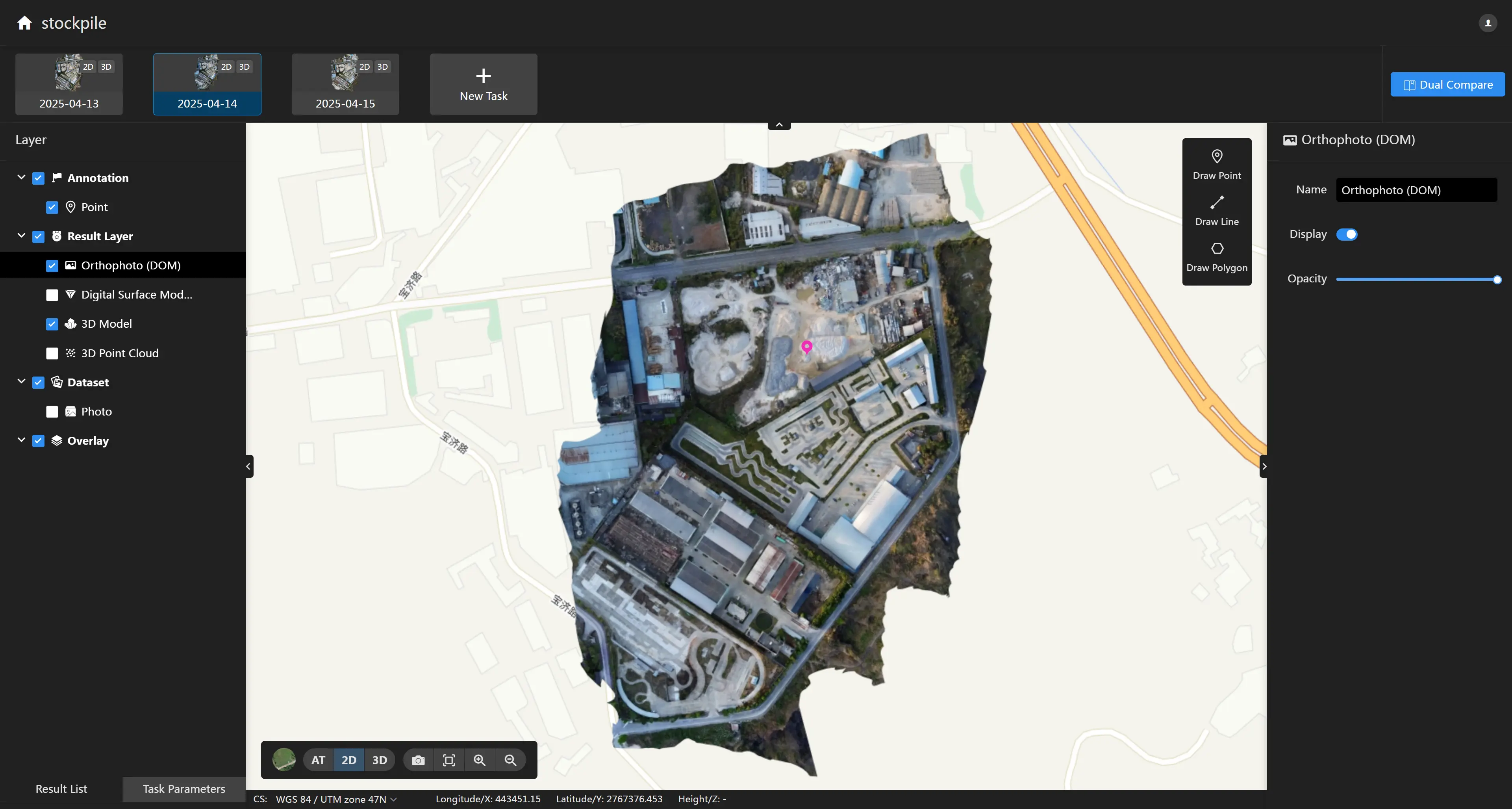

• Mapa de Ortofotos Digitais (DOM) Você pode alternar a visibilidade e a transparência da camada no painel direito.

• Modelo de Superfície Digital (DSM) Você pode alternar a visibilidade e a transparência da camada no painel direito. Você pode usar o controle deslizante na legenda para alternar o intervalo de altura exibido.

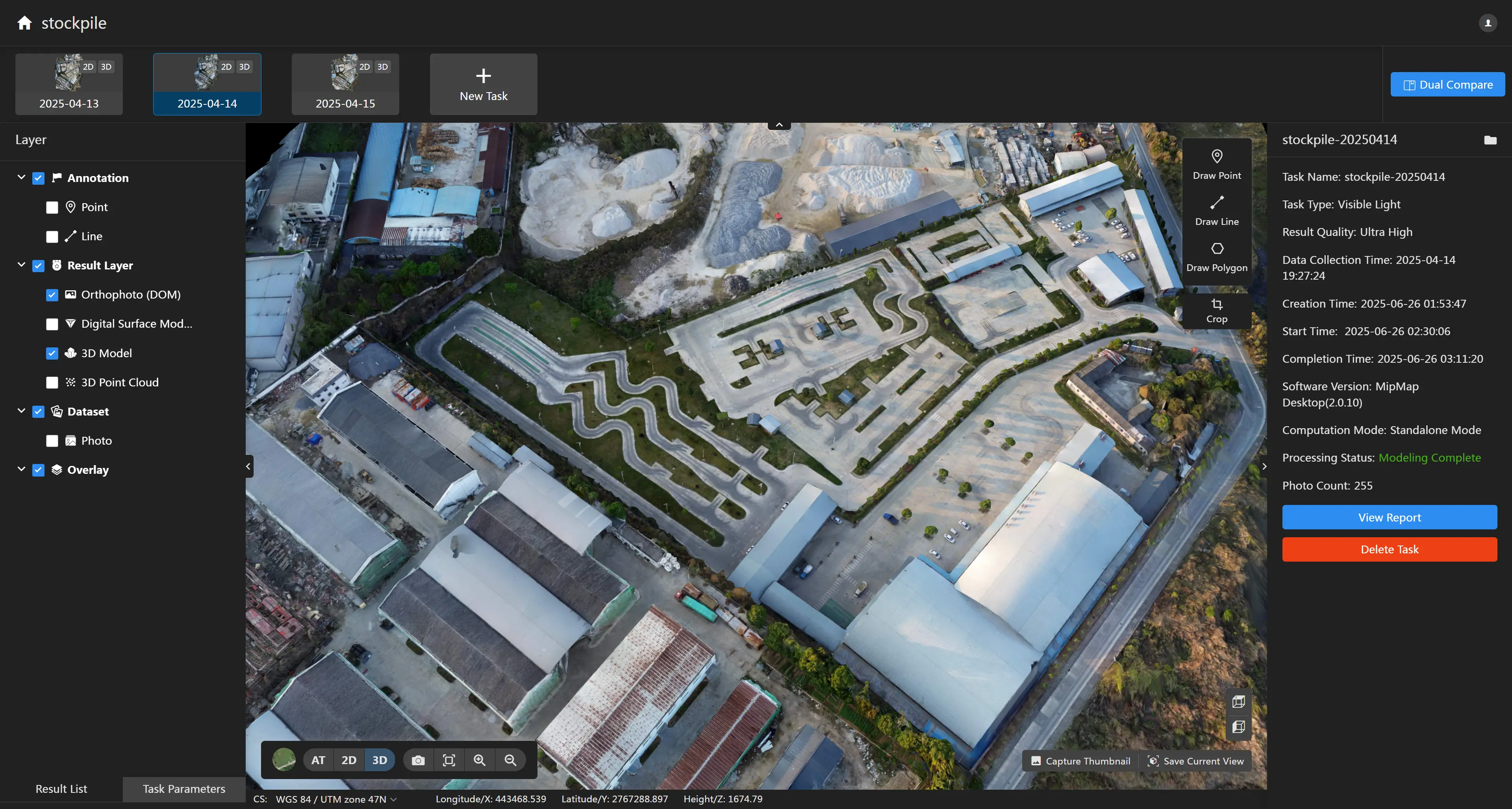

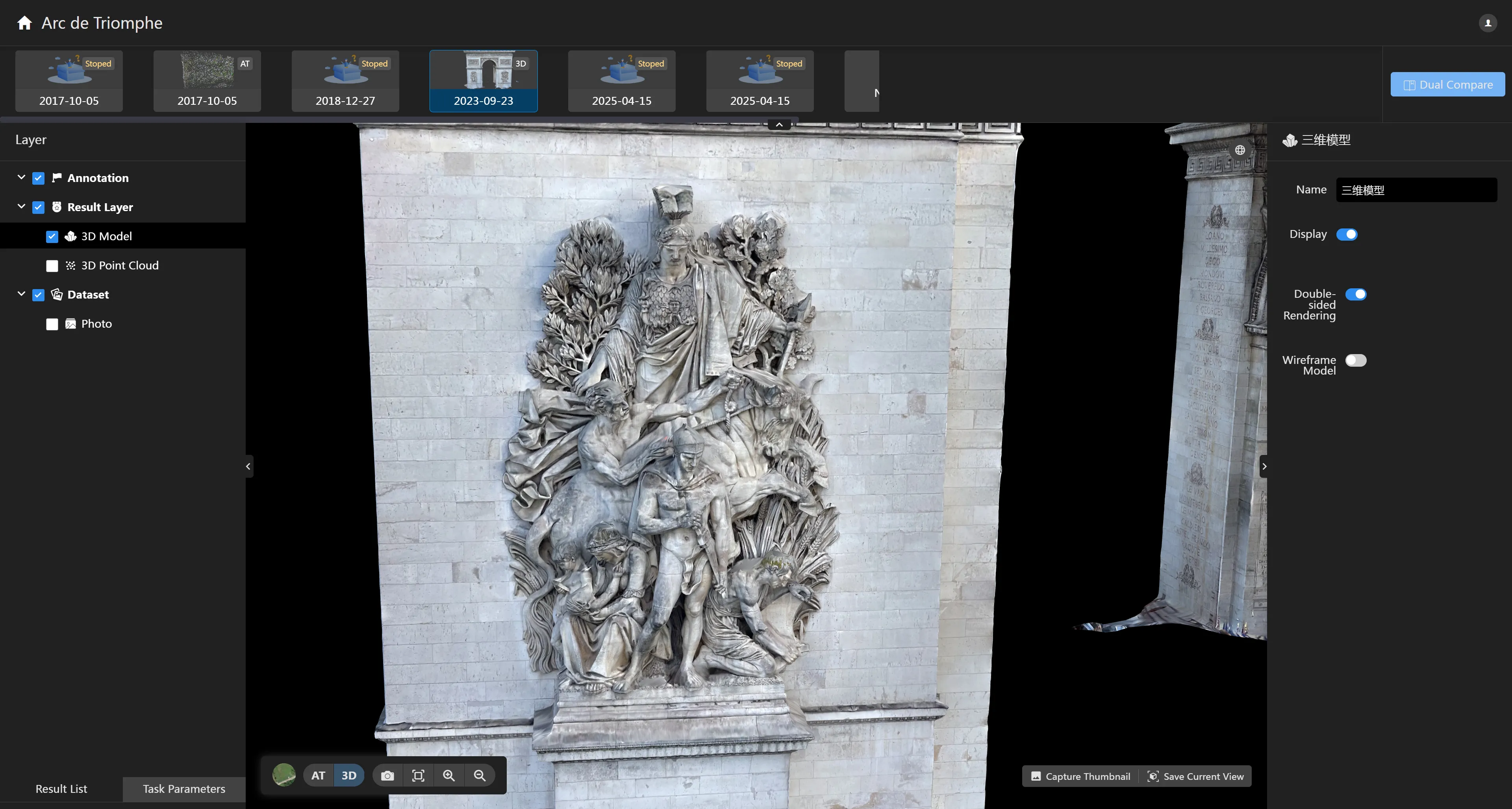

• Modelo de Malha 3D

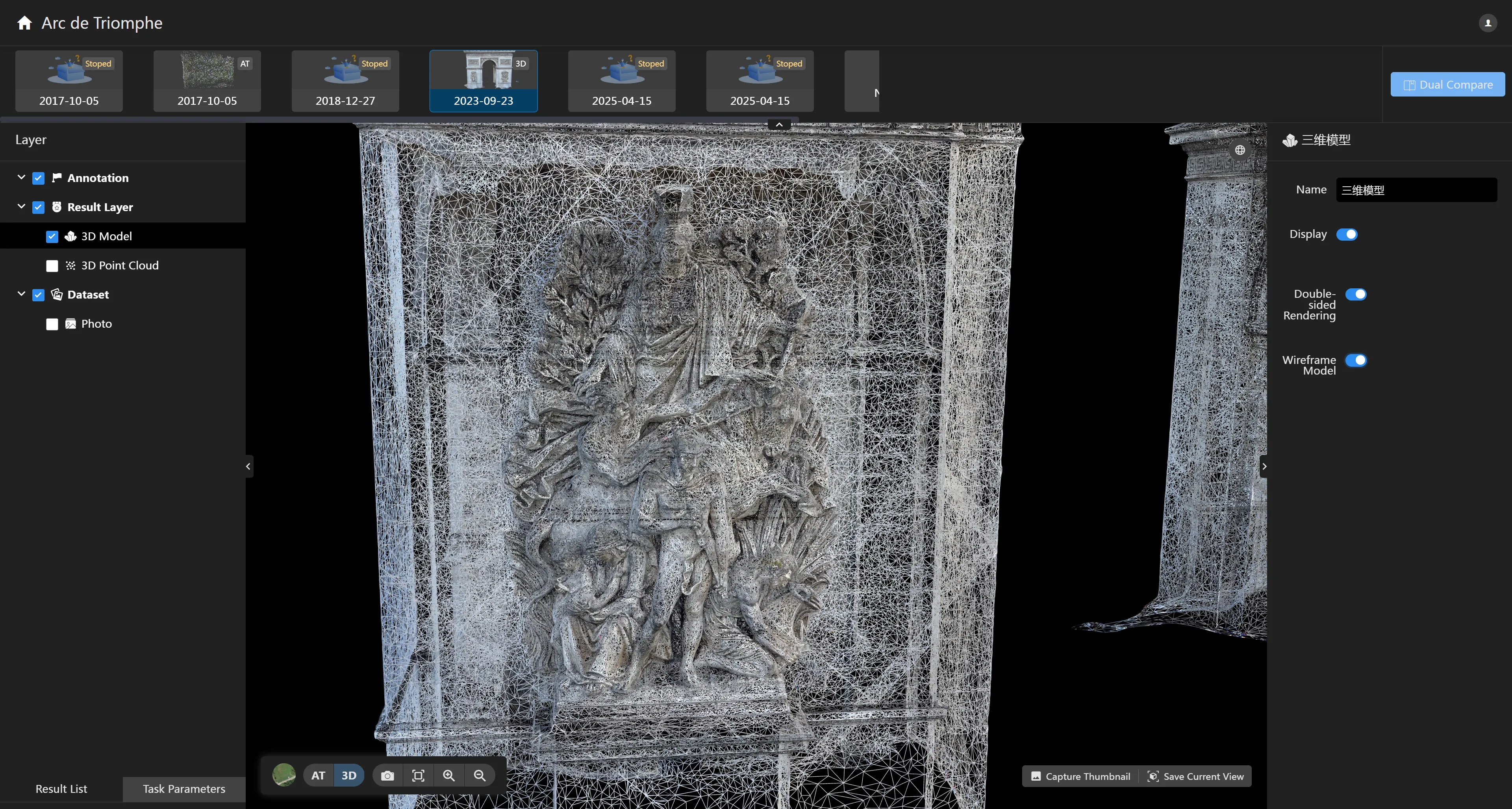

Você pode alternar o modo de exibição do modelo 3D no painel direito: renderização de dupla face e modelo de arame.

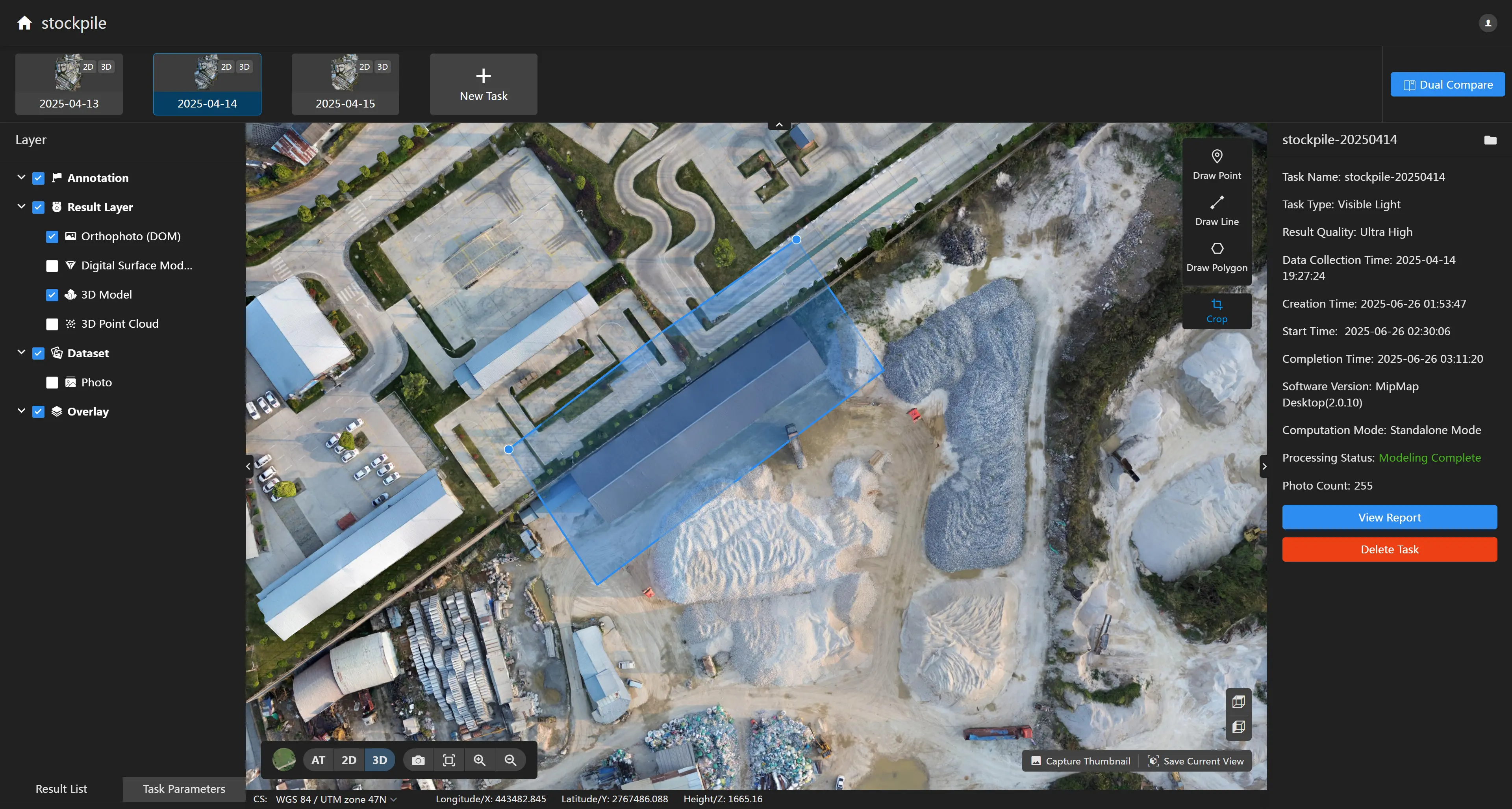

Você pode clicar no botão para desenhar manualmente uma região de interesse para cortar o modelo e exibir apenas a parte que lhe interessa.

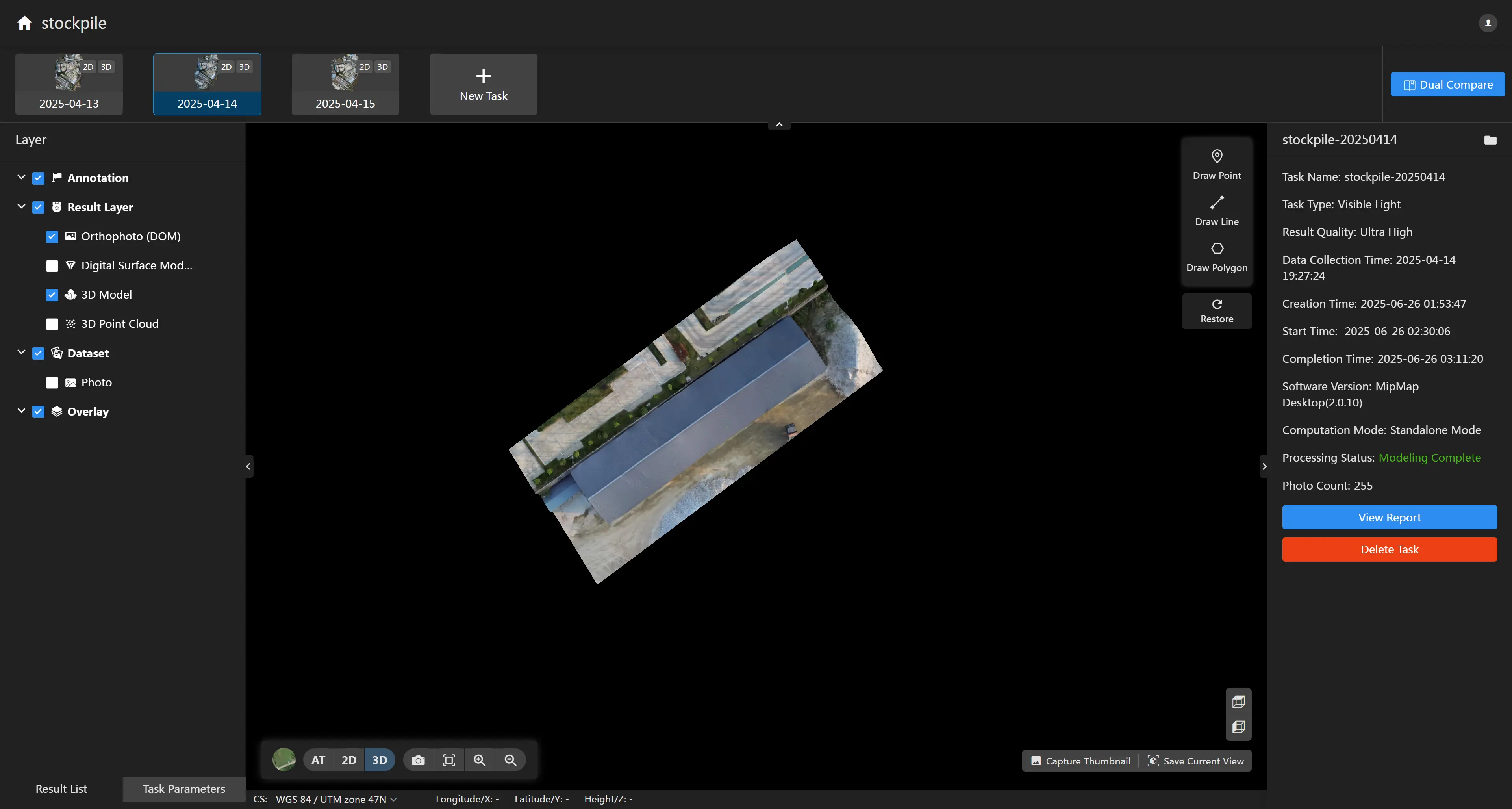

Nota: 1. A função de corte do modelo afeta apenas o efeito de exibição do modelo e não modificará o arquivo do modelo original. Você pode clicar no botão "Restaurar" para restaurar o modelo original. 2. O corte do modelo suporta apenas polígonos convexos.

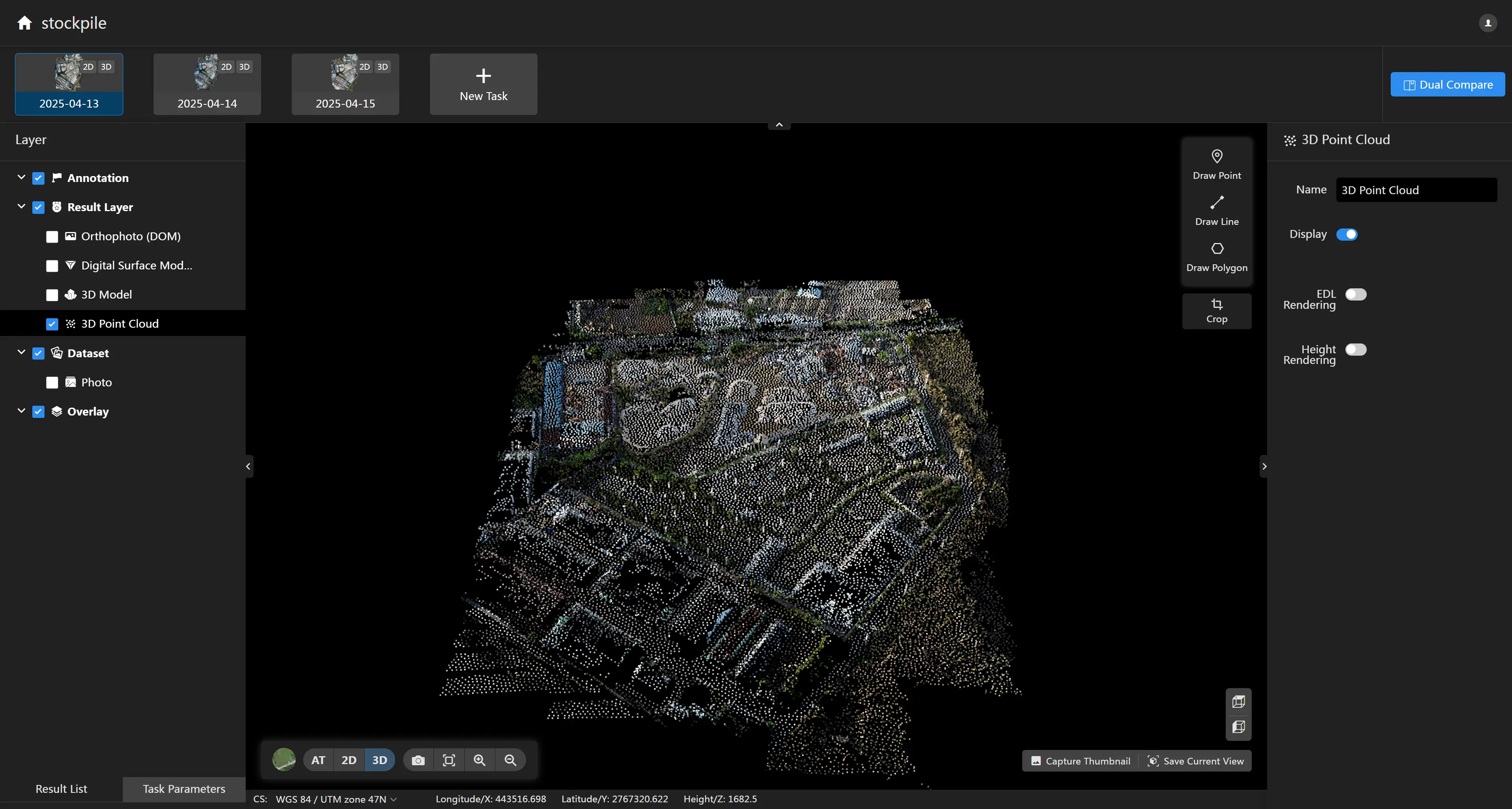

• Nuvem de Pontos 3D

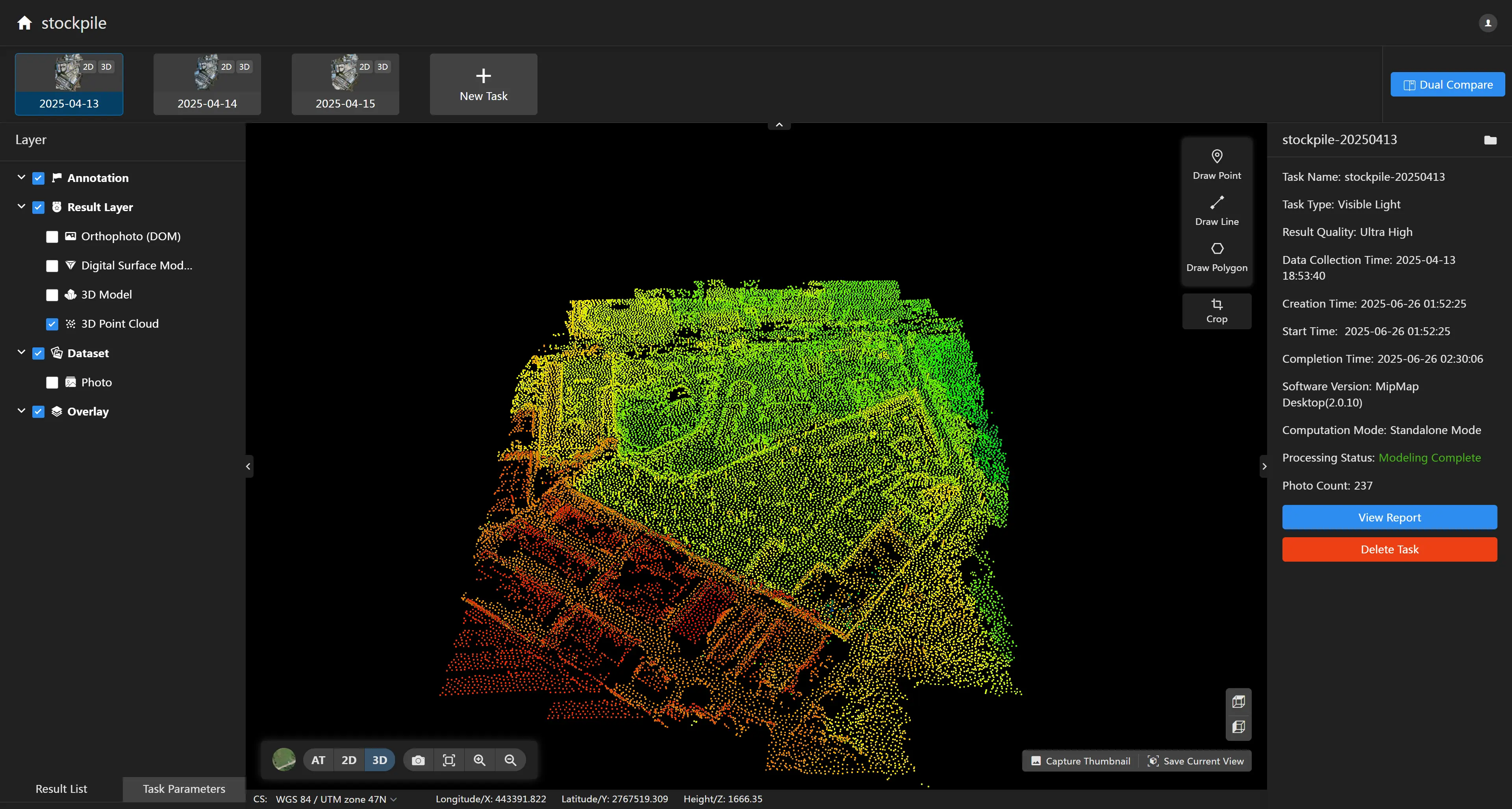

Você pode alternar o modo de exibição da nuvem de pontos 3D no painel direito: renderização EDL e renderização de altura.

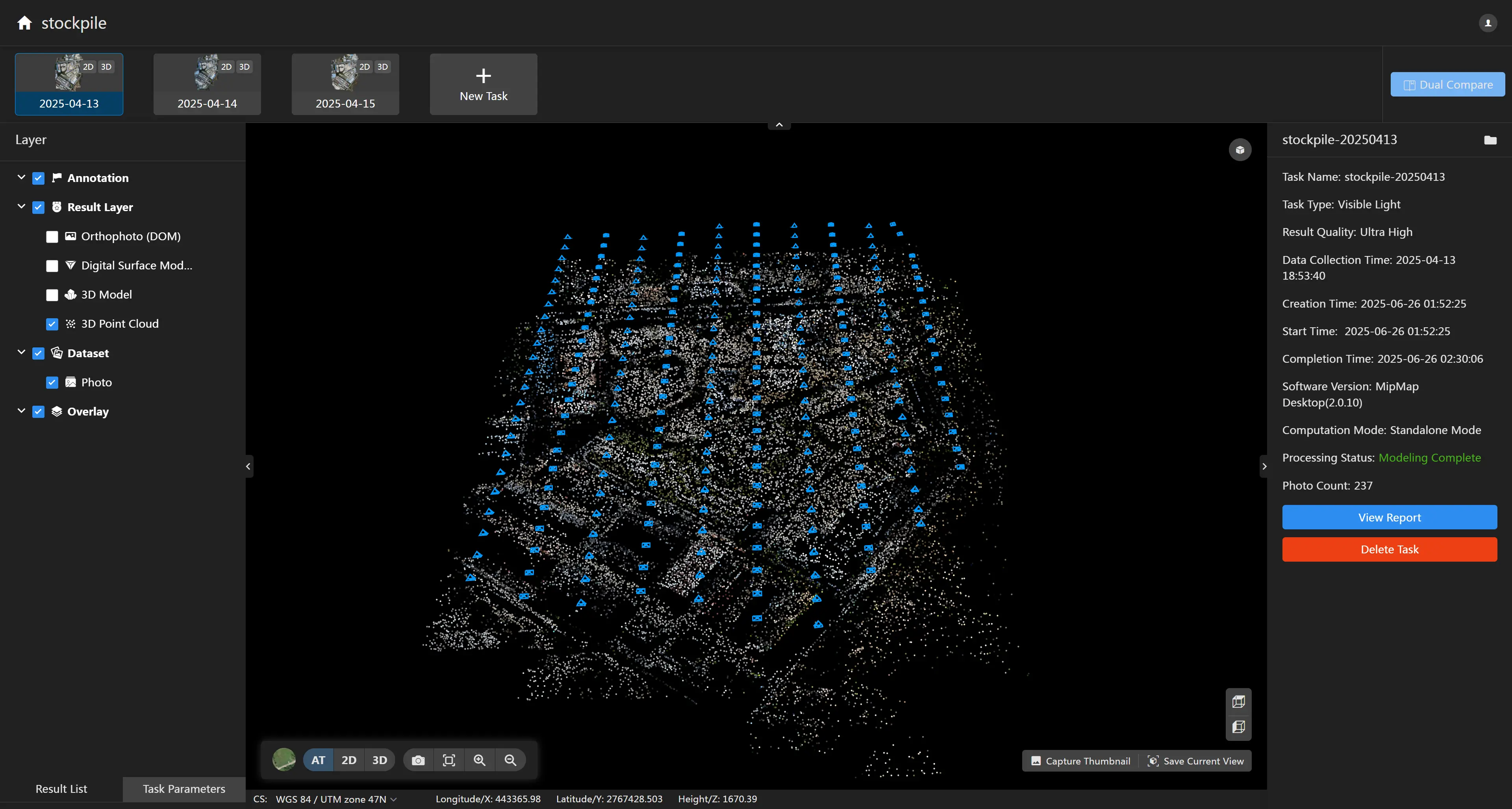

• Nuvem de Pontos de Triangulação Aérea

Obter Resultados Originais

Na página de detalhes da tarefa, clique no botão à direita para abrir o diretório de trabalho da tarefa, onde você pode visualizar os resultados da tarefa. Os significados dos diretórios são os seguintes:

• 📁2D: Pasta de resultados 2D
  • 📁geotiffs: Ortofoto (DOM), Modelo de Superfície Digital (DSM) e outros resultados
  • 📁dom_tiles: Resultados de mosaico de ortofotos
  • 📁gsm_tiles: Resultados de mosaico de Modelos de Superfície Digital
  • 📁split_dom: Resultados de divisão de ortofotos (requer a ativação do botão de saída dividida)
• 📁3D: Pasta de resultados 3D
  • 📁model-b3dm: Pasta de resultados do modelo 3dtiles
  • 📁model-osgb: Pasta de resultados do modelo osgb
  • 📁point-las: Pasta de resultados de nuvem de pontos las
  • 📁point-pnts: Pasta de resultados de nuvem de pontos pnts
  • ......
• 📁AT: Pasta de resultados da triangulação aérea
