4.7 Configurar Região de Interesse e Blocos Personalizados

Ajustar Região de Interesse

Além de predefinir a região de interesse, o software também suporta a configuração de uma região de interesse mais precisa com base nos resultados da triangulação aérea após a conclusão. Clique no botão "Definir Região de Interesse/Blocos" para entrar na página de configurações de ROI e blocos personalizados.

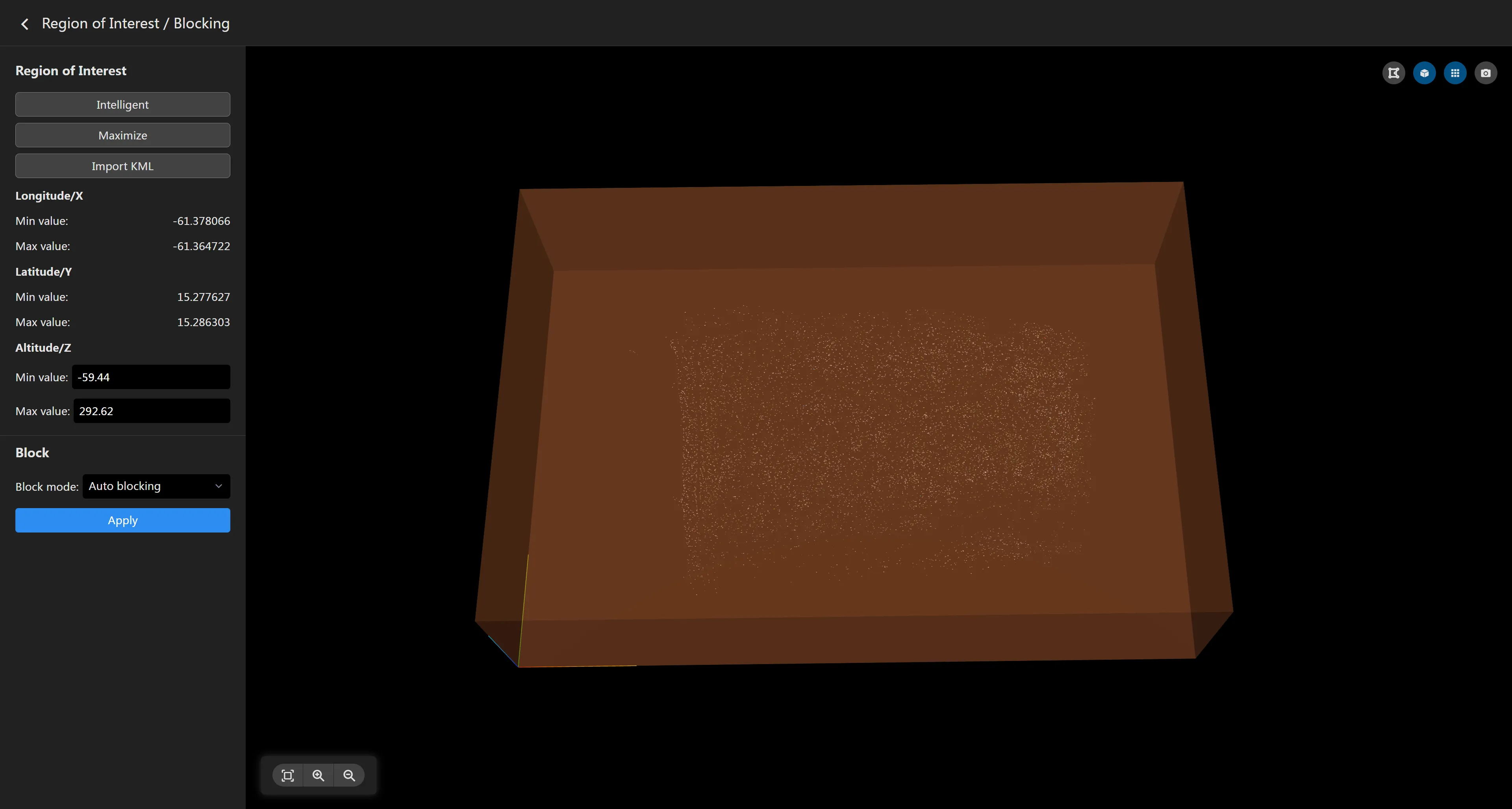

• Alternar Região de Interesse Se a região de interesse não foi definida antes da triangulação aérea, a região de interesse maximizada será usada por padrão para garantir que todas as nuvens de pontos estejam incluídas no intervalo de reconstrução. Você pode alternar entre diferentes regiões de interesse através do painel esquerdo. A região de interesse "Inteligente" é calculada de forma inteligente pelo software com base na distribuição da nuvem de pontos. Você também pode importar um arquivo KML para definir uma região de interesse personalizada.

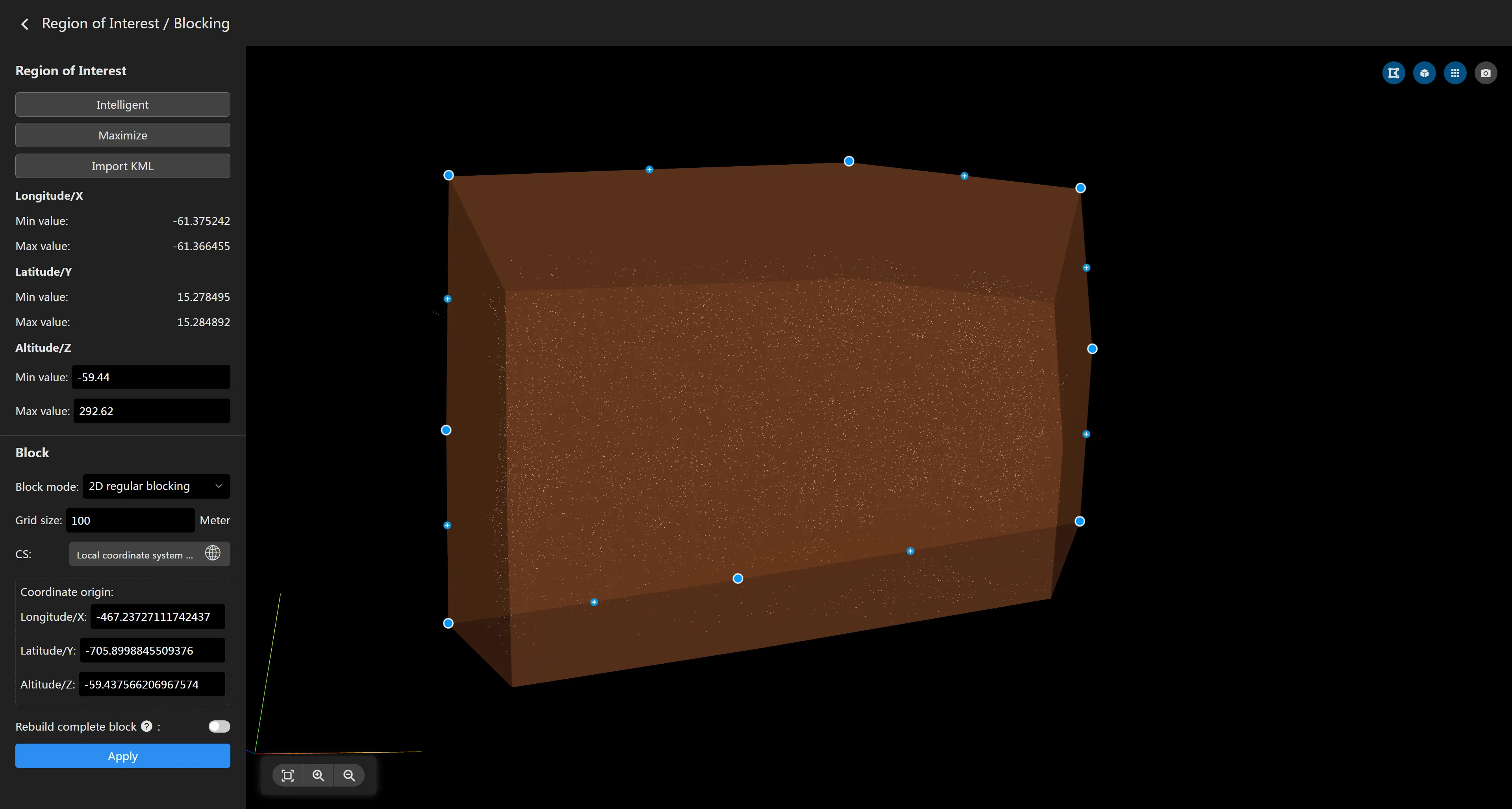

• Edição da Região de Interesse Existem alguns botões de alternância no canto superior direito do mapa da região de interesse. Clique em para entrar no modo de edição da região de interesse. O mapa exibirá os vértices do limite da região de interesse. Clique em um vértice para arrastar sua posição e ajustar o intervalo da região de interesse. Clique no botão "+" no meio para adicionar um vértice. Mova o mouse para um nó e clique com o botão direito para excluir o nó. O painel esquerdo permite ajustar a altura mínima e máxima da região de interesse.

• Salvando Região de Interesse As configurações são salvas automaticamente por padrão. Após a configuração, clique na seta no canto superior esquerdo da página para retornar à página da tarefa.

Blocos Personalizados

Por padrão, o software divide os blocos automaticamente com base no tamanho da memória do dispositivo de computação. Se não houver requisitos especiais, você não precisa definir blocos personalizados.

• Definir Sistema de Coordenadas do Bloco O sistema de coordenadas do bloco padrão é um sistema de coordenadas LocalENU com a origem no canto inferior direito da região de interesse maximizada. Se você precisar personalizar o sistema de coordenadas do bloco, pode selecionar o sistema de coordenadas e a origem das coordenadas no painel de configurações do bloco. Este sistema de coordenadas serve apenas como origem para o bloqueio e não afeta o sistema de coordenadas dos resultados da reconstrução. Se você precisar definir o sistema de coordenadas para os resultados de saída, faça-o no painel de parâmetros de resultados da reconstrução.

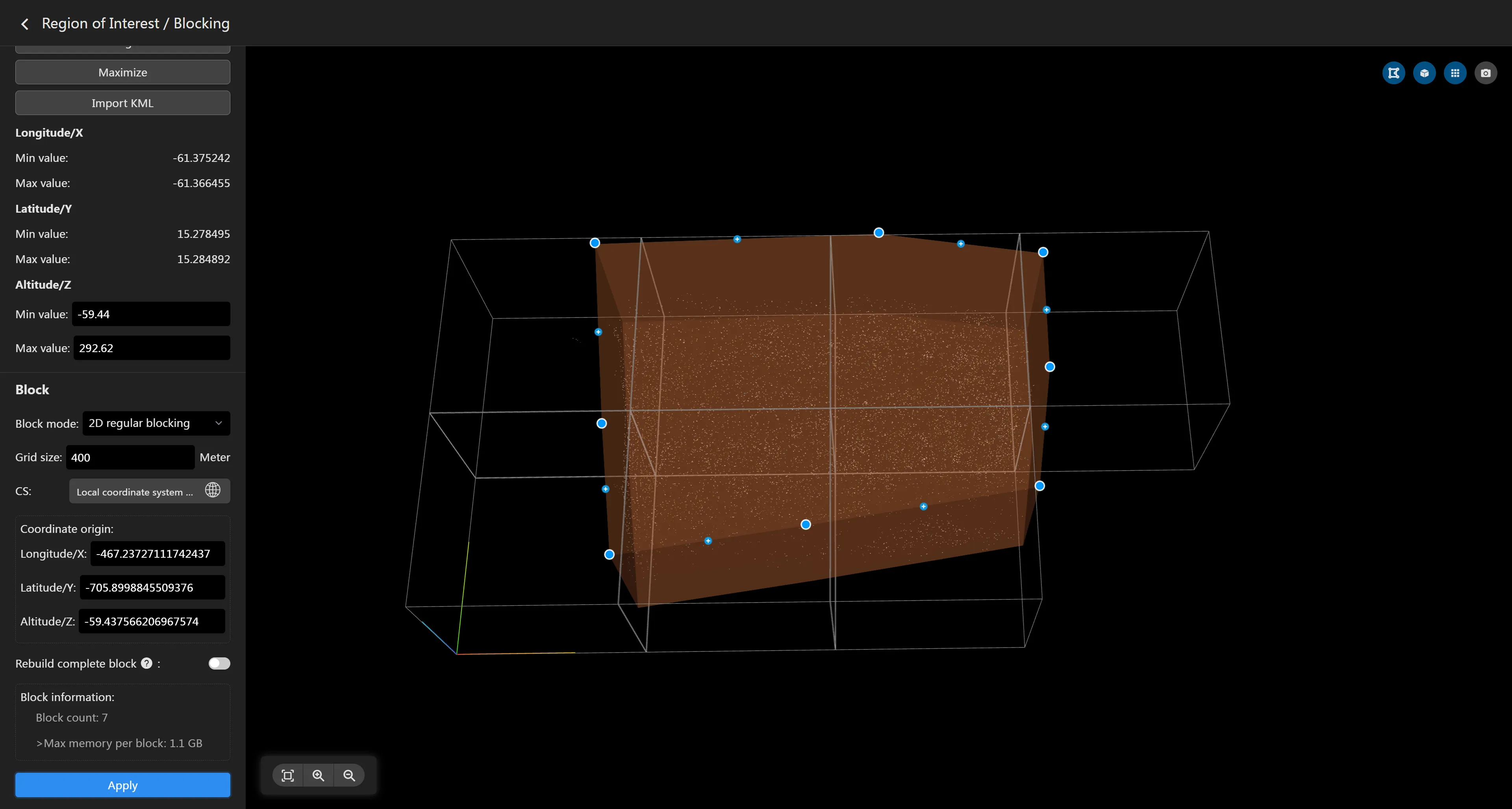

• Modo de Bloco O software suporta 3 modos de bloco: Bloqueio Regular 2D: Ignora as informações de altura da área de reconstrução e executa o bloqueio regular apenas no plano XY de acordo com a grade e o sistema de coordenadas especificados. Bloqueio Regular 3D: Considera a altura da área de reconstrução e executa o bloqueio regular nas direções X, Y e Z de acordo com a grade e o sistema de coordenadas especificados. Bloco por Memória: Executa o bloqueio adaptativo especificando a memória máxima ocupada por cada bloco.
• Reconstruir Blocos Completos Se um bloco estiver localizado exatamente no limite da região de interesse, pode fazer com que este bloco seja cortado pela região de interesse, resultando em apenas uma reconstrução parcial. Se você deseja que os blocos no limite da região de interesse sejam reconstruídos completamente, pode ativar o interruptor **Reconstruir Blocos Completos**. Em tarefas de mapeamento de grandes áreas, a área de reconstrução geralmente é dividida em subtarefas. Para blocos no limite de corte, ativar **Reconstruir Blocos Completos** pode evitar o problema de blocos de limite incompletos após a fusão. Para obter bons resultados, garanta uma sobreposição de imagem suficiente para os blocos de limite.
• Salvar Parâmetros do Bloco Após definir as informações do bloco, clique no botão "Aplicar". A interface exibirá informações específicas do bloco e a memória máxima ocupada por um único bloco. Observe que a memória máxima não pode exceder a memória máxima disponível do dispositivo de computação, caso contrário, pode levar à falha na reconstrução do bloco.

Se a grade do bloco não atender aos requisitos, você pode ajustar os parâmetros e clicar em "Aplicar" novamente. Após a configuração, clique em retornar para salvar automaticamente as informações do bloco.
