7.2 Modifica Sovrapposizioni

Cambio Visualizzazione Sovrapposizioni

Dopo aver importato le sovrapposizioni, il disegno a linee verrà visualizzato sull'ortofoto e sul modello. È possibile cambiare lo stato di visualizzazione tramite la barra di sovrapposizione a sinistra o il pulsante di visualizzazione a destra .

Modifica Sovrapposizioni

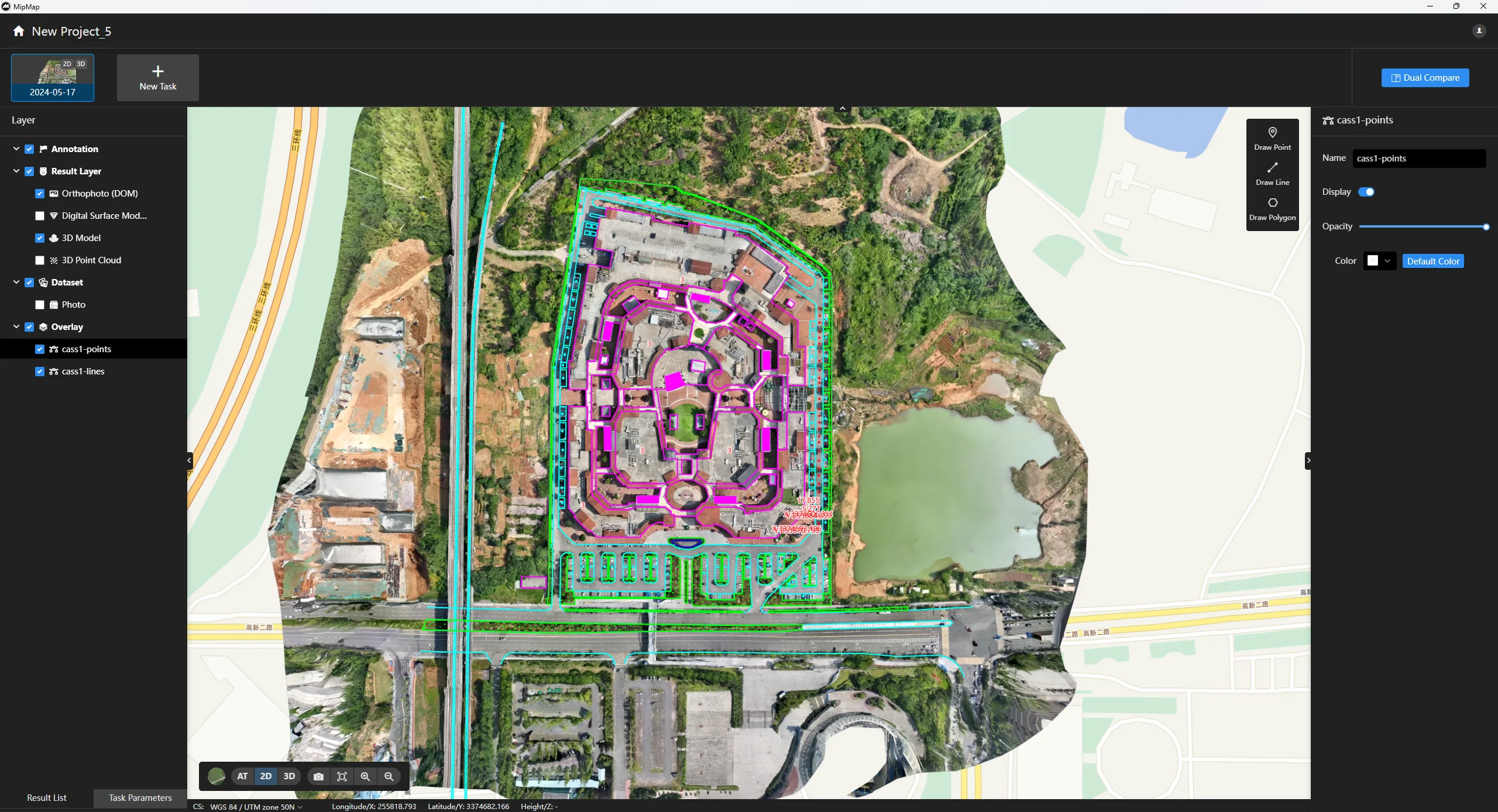

Nell'interfaccia di visualizzazione dell'immagine 2D, fare clic sul layer di sovrapposizione a sinistra per modificare il nome del layer di sovrapposizione, la trasparenza e il colore. Le sovrapposizioni di tipo linea supportano la modifica della larghezza della linea. Il colore della sovrapposizione è predefinito come colore del disegno.

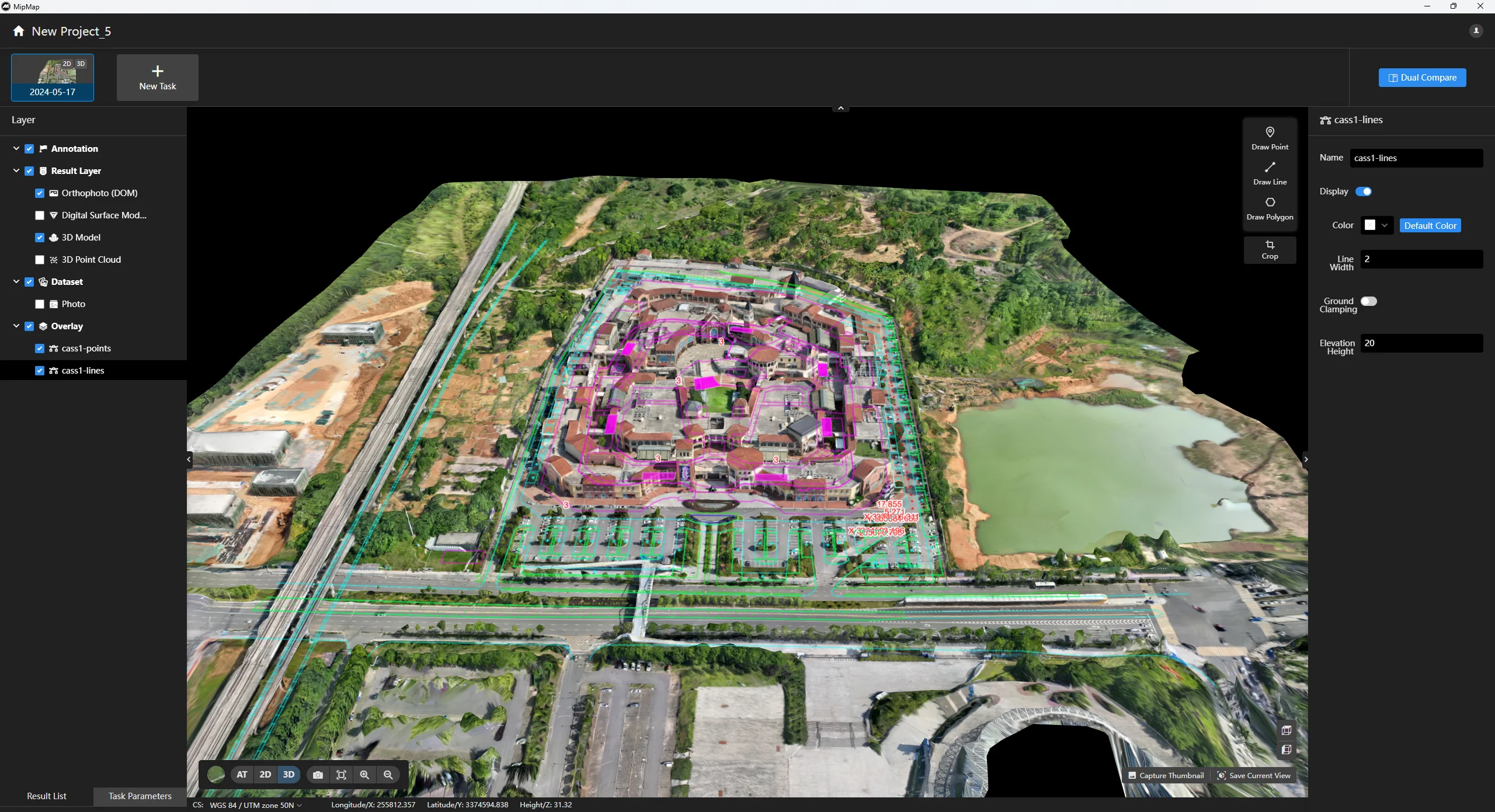

Nell'interfaccia di visualizzazione del modello 3D, fare clic sul layer di sovrapposizione a sinistra. Oltre a modificare attributi come nome e colore, è possibile impostare se la sovrapposizione è drappeggiata sul terreno. Dopo il drappeggio, la sovrapposizione verrà attaccata alla superficie del modello.

Quando il pulsante di drappeggio della sovrapposizione è disattivato, è possibile impostare l'altezza della sovrapposizione. Dopo aver inserito l'altezza di elevazione, il disegno a linee verrà sollevato dell'altezza corrispondente.
